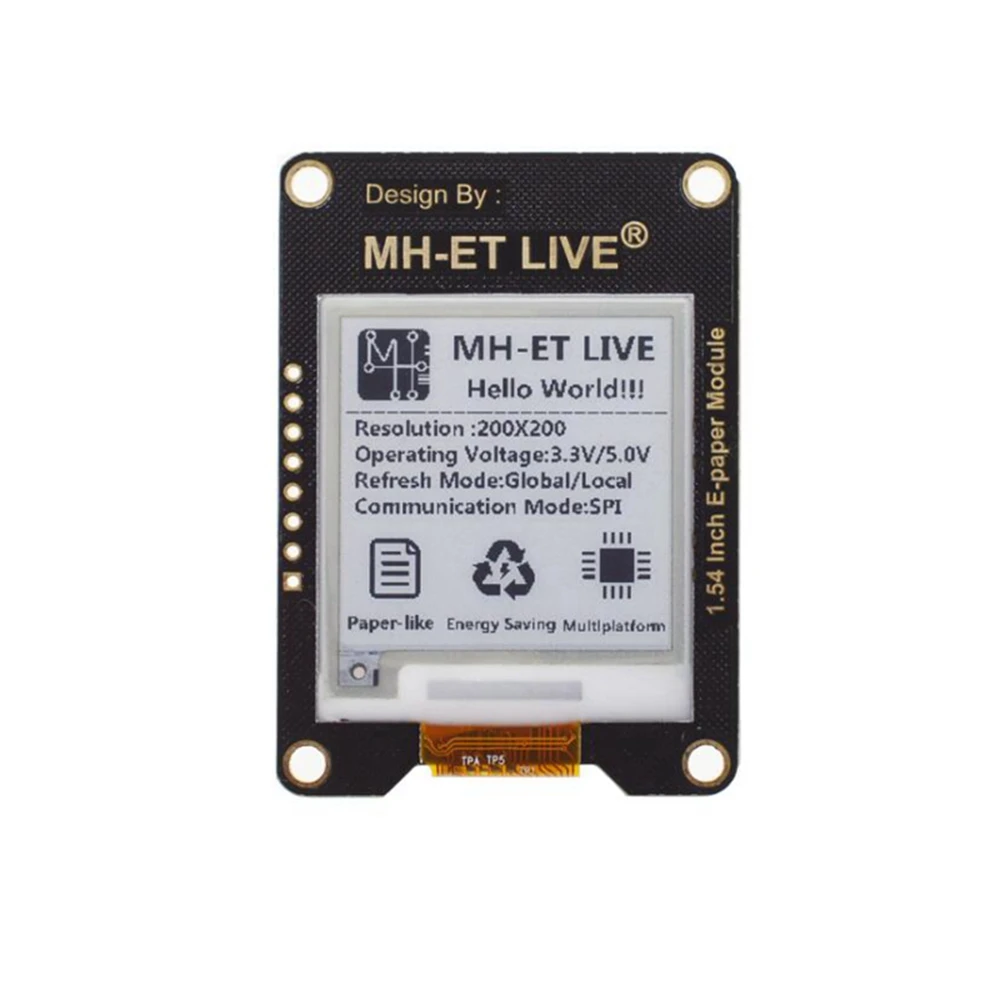

Moduł e-papieru 1.54 cala z interfejsem SPI do Raspberry, Arduino i STM32

Moduł e-papieru 1.54 cala z interfejsem SPI to ekran e-ink (ePaper/eInk) zaprojektowany z myślą o czytelnym i energooszczędnym wyświetlaniu w projektach elektronicznych. Moduł jest kompatybilny z popularnymi platformami, takimi jak Raspberry Pi, Arduino i STM32, co ułatwia jego integrację w różnych rozwiązaniach.

Ten typ ekranu wyróżnia się niskim poborem energii, ponieważ energię zużywa tylko podczas odświeżania obrazu. Gdy grafika zostanie załadowana, ekran utrzymuje obraz bez potrzeby ciągłego zasilania, co czyni go idealnym wyborem dla urządzeń wymagających małego zużycia energii i długiego czasu pracy na baterii.

Zastosowana technologia to mikroenkapsulowany ekran elektroforetyczny (MED), który wykorzystuje małe kuleczki z naładowanymi pigmentami zawieszonymi w przezroczystym oleju. Pigmenty te przemieszczają się pod wpływem ładunku elektrycznego, tworząc widoczne obrazy odbijające światło otoczenia, bez potrzeby stosowania podświetlenia. Zapewnia to bardzo dobrą widoczność nawet w bezpośrednim świetle słonecznym, przy szerokim kącie widzenia ponad 170°.

Najważniejsze cechy

• Rozmiar ekranu: 1.54 cala (27,6 mm × 27,6 mm)
• Rozdzielczość: 200 × 200 pikseli z odstępem punktów 0,138 × 0,138 mm
• Interfejs komunikacyjny: SPI 3- lub 4-przewodowy
• Napięcie pracy: 3.3V / 5V kompatybilne z Arduino bez potrzeby dodatkowej konwersji
• Kolory: Biały i czarny z 2 poziomami szarości
• Pobór energii: 26.4mW podczas odświeżania, mniej niż 0.017mW w trybie czuwania
• Czas odświeżania: częściowe 0.3s, pełne 2s
• Wymiary modułu: 55 mm × 39,4 mm

Zastosowanie i kompatybilność

Ten moduł doskonale sprawdza się w projektach wymagających czytelnego ekranu do użytku na zewnątrz i niskiego poboru energii, takich jak czytniki e-booków, urządzenia IoT, smartwatche, etykiety elektroniczne i panele informacyjne. Kompatybilność z Raspberry Pi, Arduino i STM32 pozwala na wykorzystanie go w szerokiej gamie aplikacji i prototypów.

W zestawie znajduje się moduł wyświetlacza ePaper 1.54 cala gotowy do integracji. Aby ułatwić jego użycie, więcej informacji i przykłady kodu można znaleźć w Waveshare Wiki.

• Ekran e-ink 1.54 cala o rozdzielczości 200x200 pikseli
• Interfejs SPI 3- lub 4-przewodowy kompatybilny z Raspberry Pi, Arduino i STM32
• Napięcie pracy 3.3V / 5V bez potrzeby dodatkowych konwerterów
• Niski pobór energii: energia jest używana tylko podczas odświeżania ekranu
• Dobra widoczność w świetle słonecznym i kąt widzenia >170°
• Szybkie odświeżanie częściowe w 0.3 sekundy i pełne w 2 sekundy
• Kompaktowe wymiary: 55 mm × 39,4 mm, idealne do projektów przenośnych
