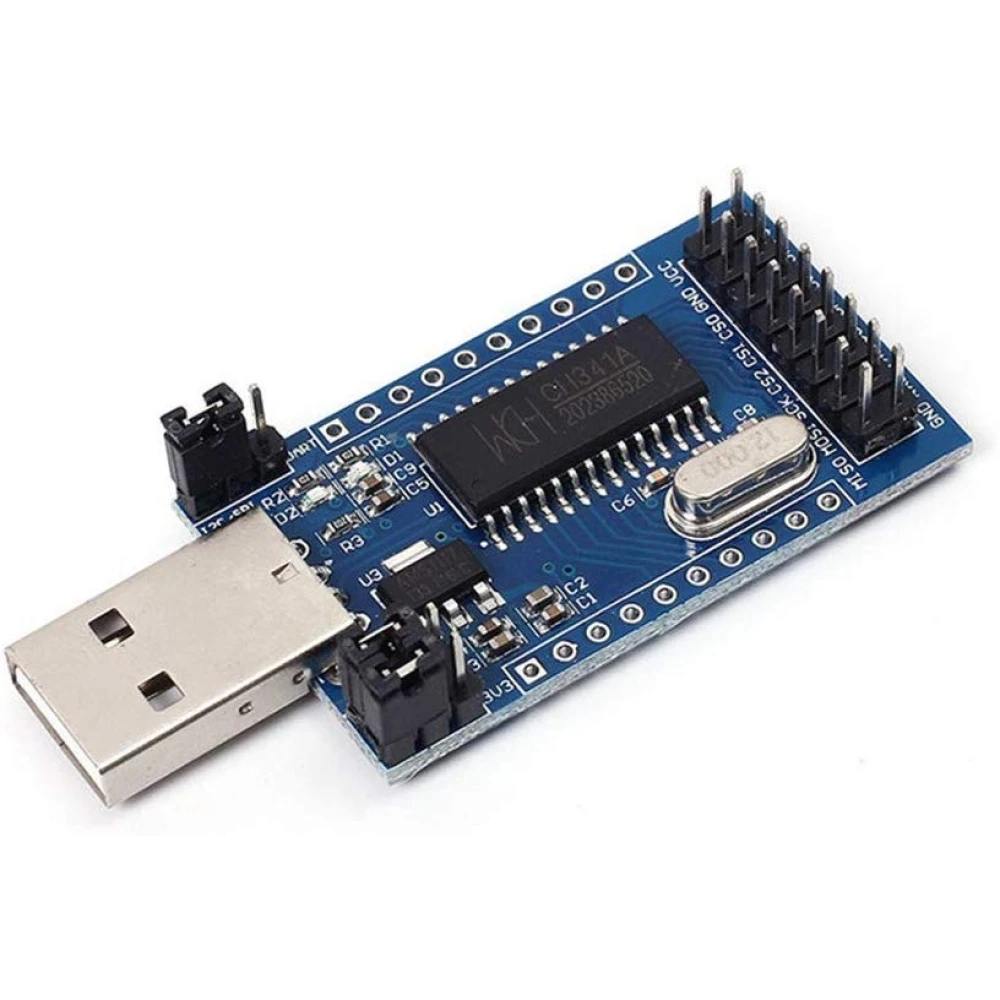

Programator CH341A Konwerter USB do UART IIC SPI I2C to moduł konwersji USB wyposażony w chip CH341A, który działa jako adapter magistrali USB. Urządzenie zapewnia wiele interfejsów, w tym asynchroniczny port szeregowy, port równoległy, drukarki oraz powszechny synchroniczny interfejs szeregowy 2- i 4-przewodowy. To niezbędne narzędzie do rozszerzeń szeregowych, programowania EEPROM przez interfejs I2C, interfejs SPI, programowania FLASH i MCU STC, debugowania programów, akwizycji danych i nie tylko.

Główne cechy:

Obsługuje konwersję USB na równoległy port drukarki oraz EPP lub port równoległy MEM.
Zgodny z USB do UART, I2C i SPI.
Napięcie wyjściowe i poziom sygnału wybierane między 3.3V a 5V.
Diody LED sygnalizujące stan pracy UART oraz SPI/I2C.

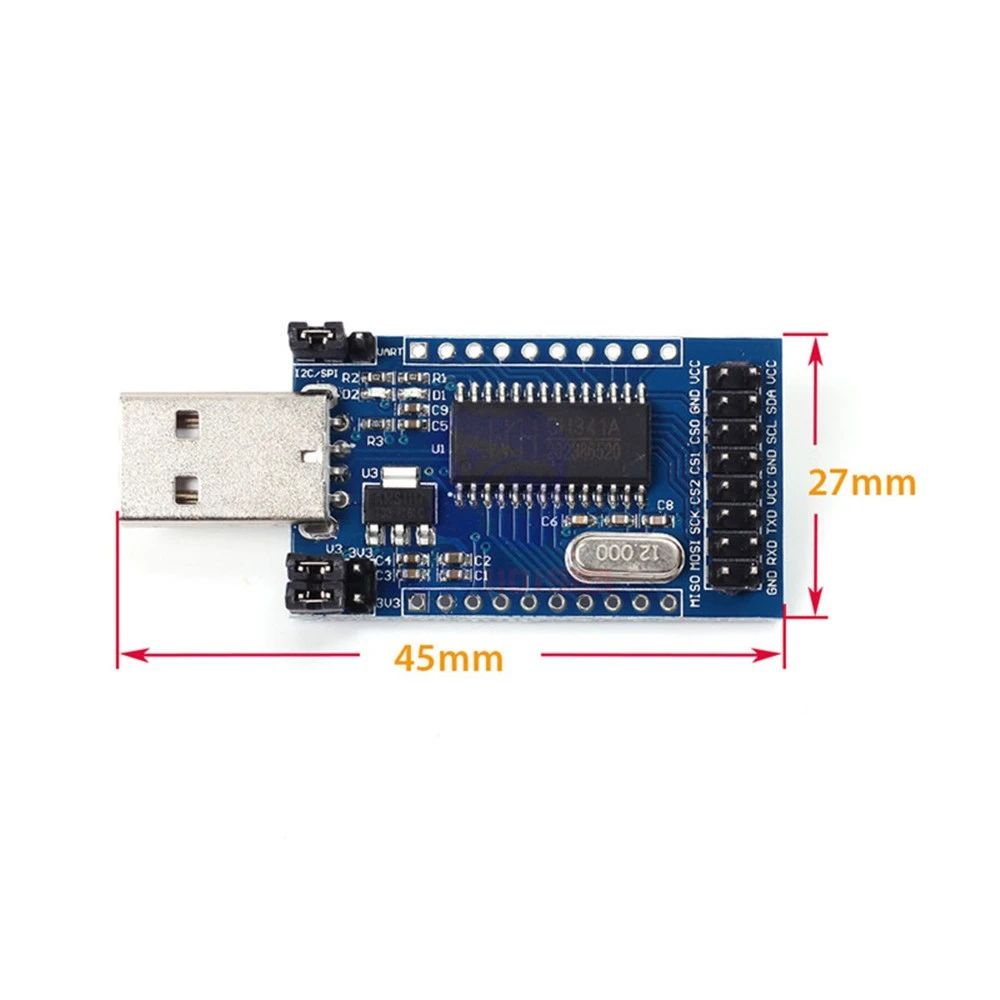

Kompaktowy rozmiar płytki: 45 x 27 mm.

Specyfikacja techniczna:

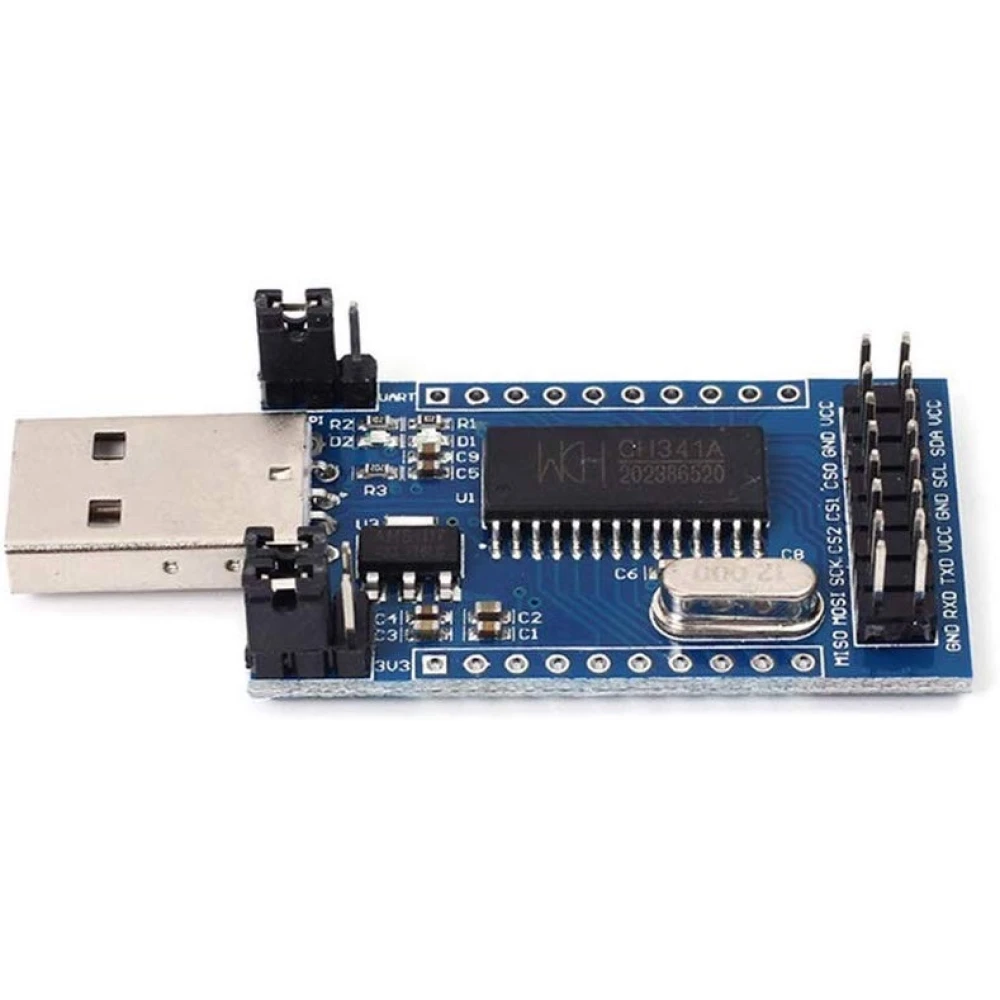

Interfejs UART: VCC, RXD, TXD, GND.
Interfejs I2C: VCC, SDA, SCL, GND.
Interfejs SPI: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

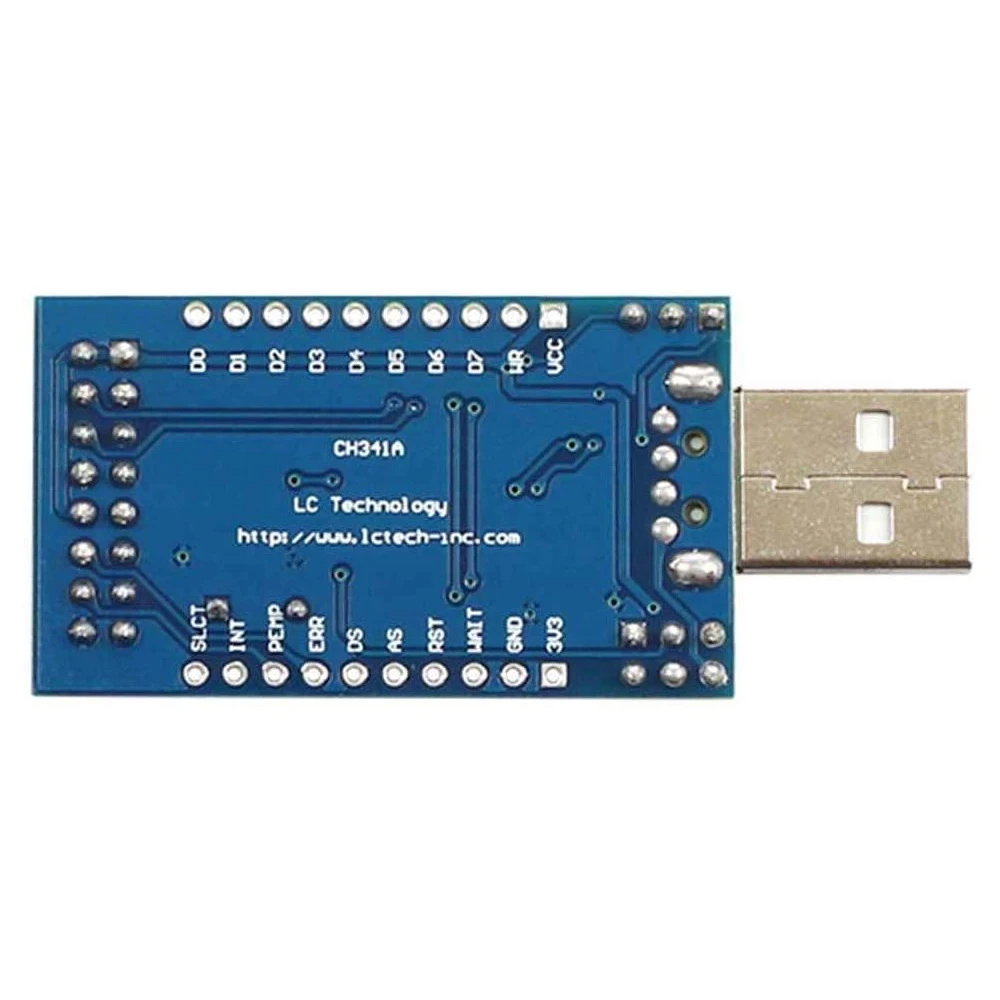

Port drukarki i port EPP/MEM z pinem 10P 2.54mm (definicję pinów sprawdź w instrukcji).

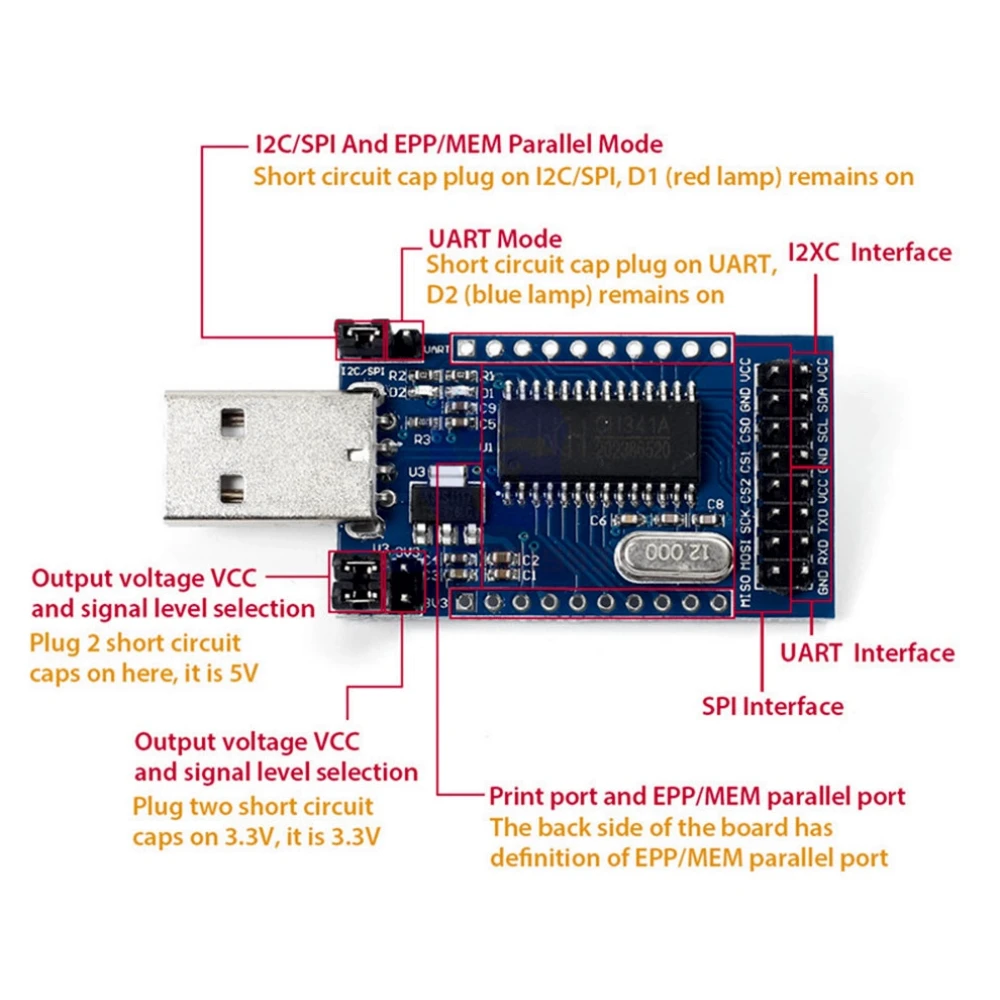

Tryby pracy:

Tryb UART: zworka w pozycji UART, niebieska kontrolka D2 świeci.
Tryb równoległy I2C/SPI oraz EPP/MEM: zworka w pozycji I2C/SPI, czerwona kontrolka D1 świeci.
Tryb portu równoległego drukarki: odłącz zworki i połącz SDA oraz SCL razem.

Wybór napięcia wyjściowego:

Zworka 2 po stronie 3V3 dla 3.3V.
Zworka 2 po drugiej stronie dla 5V.

Ten programator jest idealny dla użytkowników, którzy potrzebują ekonomicznego i funkcjonalnego rozwiązania do programowania i debugowania urządzeń elektronicznych wymagających interfejsów UART, I2C, SPI lub portu równoległego. Kompaktowa konstrukcja i wszechstronność sprawiają, że świetnie sprawdza się w projektach elektronicznych, rozwoju firmware oraz serwisowaniu sprzętu.

Obsługa USB do portu równoległego, UART, I2C i SPI
Wybieralne napięcie wyjściowe: 3.3V lub 5V
Diody LED sygnalizujące stan UART oraz SPI/I2C
Kompaktowy rozmiar: 45 x 27 mm
Zgodny z programowaniem EEPROM, FLASH i MCU STC

Pytania i odpowiedzi klientów

Jakie są wymiary, waga i główne materiały modułu CH341A?

Moduł ma 45 mm długości i 27 mm szerokości, wykonany jest głównie z PCB z włókna szklanego (FR4) oraz elementów elektronicznych SMD. Szacowana waga wynosi mniej niż 20 gramów, co ułatwia integrację z protoboardami i kompaktowymi projektami.

Jakie są wymagania zasilania i kompatybilność systemowa tego konwertera?

CH341A jest zasilany bezpośrednio z portu USB (5 V) komputera. Napięcie wyjściowe i poziomy sygnałów można ustawić na 3,3 V lub 5 V za pomocą jumperów. Jest kompatybilny z systemami Windows, niektórymi dystrybucjami Linux oraz macOS, choć dostępność i łatwość instalacji sterowników mogą się różnić w zależności od systemu operacyjnego i jego wersji.

Czy programator CH341A wymaga kalibracji lub okresowej konserwacji dla niezawodnej pracy?

Moduł nie wymaga kalibracji ani okresowej konserwacji. Zaleca się utrzymywanie złączy w czystości oraz unikanie wilgoci i wyładowań elektrostatycznych. W normalnych warunkach i przy prawidłowym użytkowaniu trwałość zależy głównie od obchodzenia się z urządzeniem i ochrony ESD.

Jakie istotne ograniczenia ma CH341A pod względem prędkości transmisji i tolerancji sygnału?

CH341A obsługuje prędkości USART do 2 Mbps, w SPI zwykle do 12 MHz, a w I2C do 400 kHz (tryb Fast). Konfigurowalne poziomy logiczne (3,3 V/5 V) dają pewną elastyczność, ale mogą wystąpić błędy przy podłączaniu urządzeń wymagających bardzo ścisłych tolerancji czasowych lub przy integracji więcej niż jednego protokołu jednocześnie. Nie jest zalecany do pamięci NAND o dużej pojemności.

Do czego służy programator CH341A?

Służy do konwersji USB na interfejsy UART, I2C, SPI i port równoległy, umożliwiając programowanie i debugowanie urządzeń elektronicznych.

Jakie napięcia sygnału obsługuje programator CH341A?

Umożliwia wybór napięcia wyjściowego i poziomu sygnału 3.3V lub 5V za pomocą zworki na płytce.

Czy programator CH341A ma wskaźniki stanu?

Tak, ma diody sygnalizujące tryby UART oraz SPI/I2C, które pokazują stan pracy.

Jaki jest rozmiar płytki programatora CH341A?

Rozmiar płytki to 45 x 27 mm.

Czy można go używać do programowania EEPROM?

Tak, jest zgodny z programowaniem EEPROM przez interfejs I2C.
