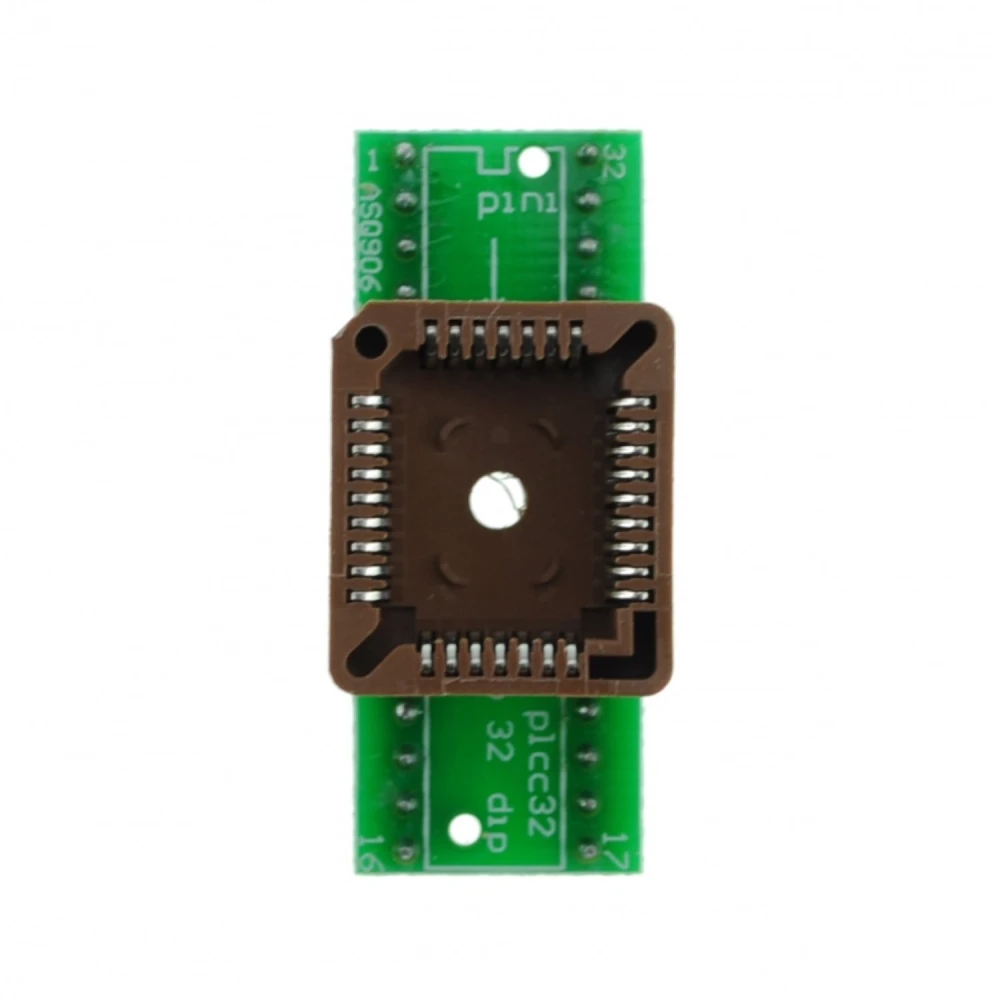

Podstawka programująca PLCC32 na DIP32 do układów IC

Główną funkcją jest umożliwienie umieszczenia układu PLCC32 w programatorze lub na płycie głównej z gniazdem DIP32, co ułatwia programowanie, testowanie i wymianę pamięci lub innych układów PLCC w urządzeniach zgodnych z DIP. Główną zaletą względem innych adapterów jest ograniczenie błędów wynikających ze złego połączenia oraz fizyczna zgodność między obudowami, co poprawia efektywność podczas prac rozwojowych i naprawczych.

Podstawka jest zazwyczaj wykonana z tworzywa o wysokiej odporności termicznej (np. PPS) ze stykami z niklowanej miedzi lub pozłacanymi, aby poprawić przewodność i trwałość. Przybliżone wymiary: podstawa 20 mm x 25 mm i wysokość 10 mm; szacowana waga: 15 do 20 gramów. Może się nieznacznie różnić w zależności od producenta.

Podstawka jest mechanicznie kompatybilna z większością standardowych programatorów DIP32 o rastrze 2,54 mm. Jednak dla kompatybilności elektrycznej konieczne jest, aby programator obsługiwał te same zakresy napięcia i sygnałów wymagane przez używany układ PLCC. Nie jest kompatybilna z układami PLCC o innej liczbie pinów ani z urządzeniami wymagającymi napięć spoza typowego zakresu 3,3 V do 5 V.

Zaleca się dokładne ustawienie układu PLCC32 względem oznaczenia pinu 1 na podstawce przed równomiernym dociśnięciem, aby uniknąć wygięcia pinów. Do wyjmowania warto używać odpowiedniego narzędzia (extractor PLCC), co zapobiega uszkodzeniu zarówno układu, jak i podstawki. Dodatkowo warto unikać wyładowań elektrostatycznych, stosując opaskę antystatyczną.

Typowa żywotność przekracza 500 cykli wkładania i wyjmowania, jeśli produkt jest używany prawidłowo. W ramach konserwacji należy od czasu do czasu czyścić styki sprężonym powietrzem, a w razie potrzeby środkiem czyszczącym do komponentów elektronicznych. Należy unikać nadmiernej siły podczas użytkowania oraz długotrwałego narażenia na wilgoć, aby zapobiec korozji.

Służy do adaptacji układów w obudowie PLCC32 do programatorów wykorzystujących podstawki DIP32, ułatwiając ich programowanie.

Jest kompatybilna z większością programatorów używających podstawek DIP32, ale zaleca się sprawdzenie zgodności z konkretnym modelem programatora.

Układ PLCC32 umieszcza się w podstawce adaptera, a następnie adapter podłącza się do podstawki DIP32 programatora w celu wykonania programowania.

Produkt jest prostym akcesorium i nie zawiera szczegółowej instrukcji, ale jego użycie jest intuicyjne dla techników z doświadczeniem w programowaniu IC.

Nie, ta podstawka jest przeznaczona wyłącznie do układów PLCC32 i programatorów DIP32.
