Płytka adaptera WSON8 do DIP8 do programatorów QFN8/DFN8 i MLF8
Marka: satkit
5,29zł
VAT w cenie (Bez podatku: 4,30 zł)
Ograniczona dostępność
Dostawa standardowa
Pon, Maj 18 - Śr, Maj 20
Dostawa ekspresowa
Czw, Maj 14 - Pt, Maj 15
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty

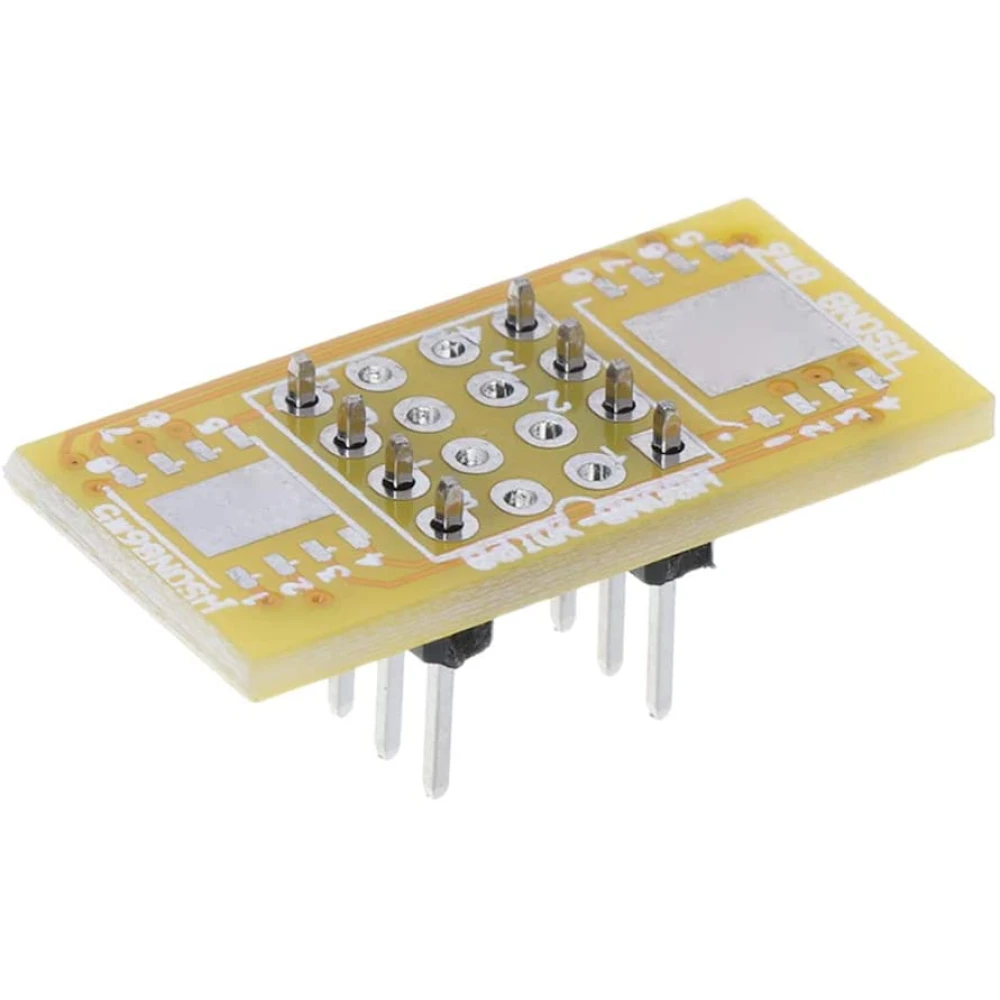

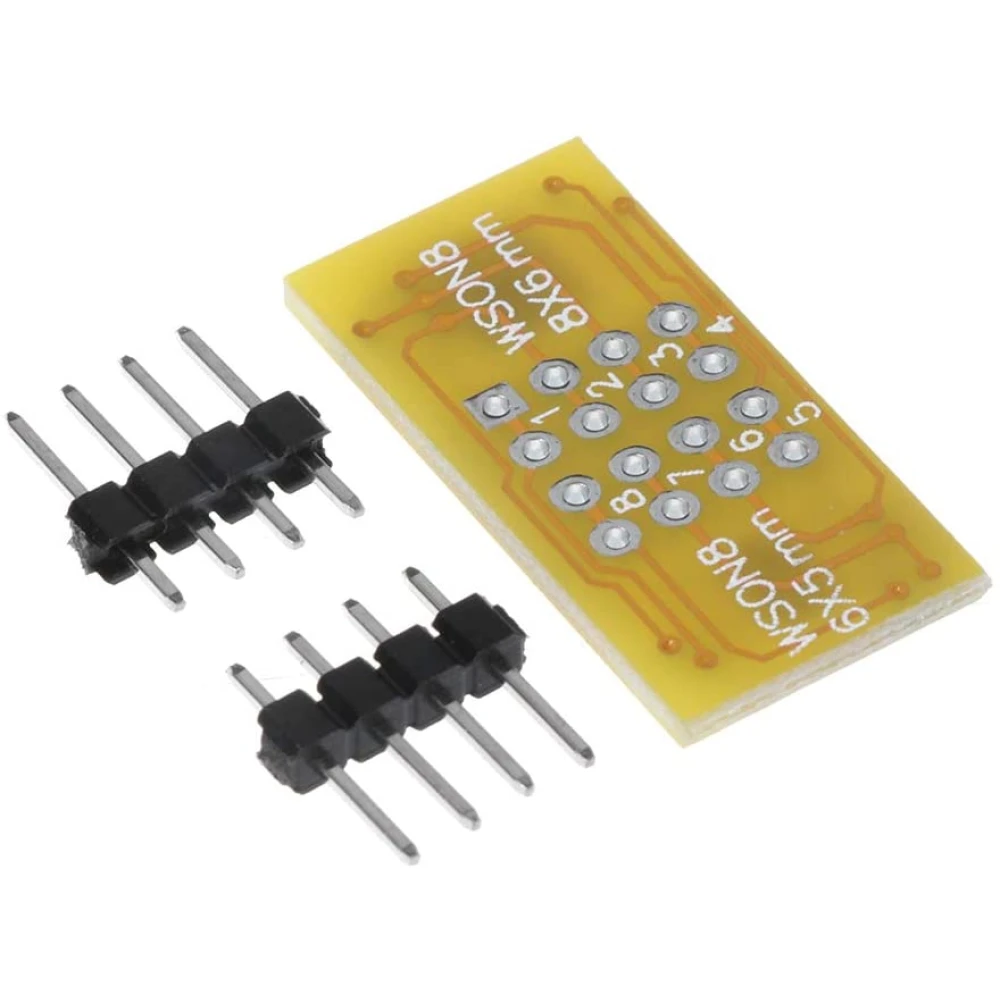

Płytka adaptera WSON8 do DIP8 to niezbędne narzędzie dla techników i hobbystów pracujących z programowaniem układów w obudowach QFN8, DFN8 i WSON8/MLF8. Ta płytka pozwala dopasować te formaty do standardowej podstawki DIP8, ułatwiając podłączenie i programowanie z kompatybilnymi programatorami.
Główne cechy:
- Kompatybilna z dwoma specyfikacjami układu WSON8 do DIP w linii z listwą pinową.

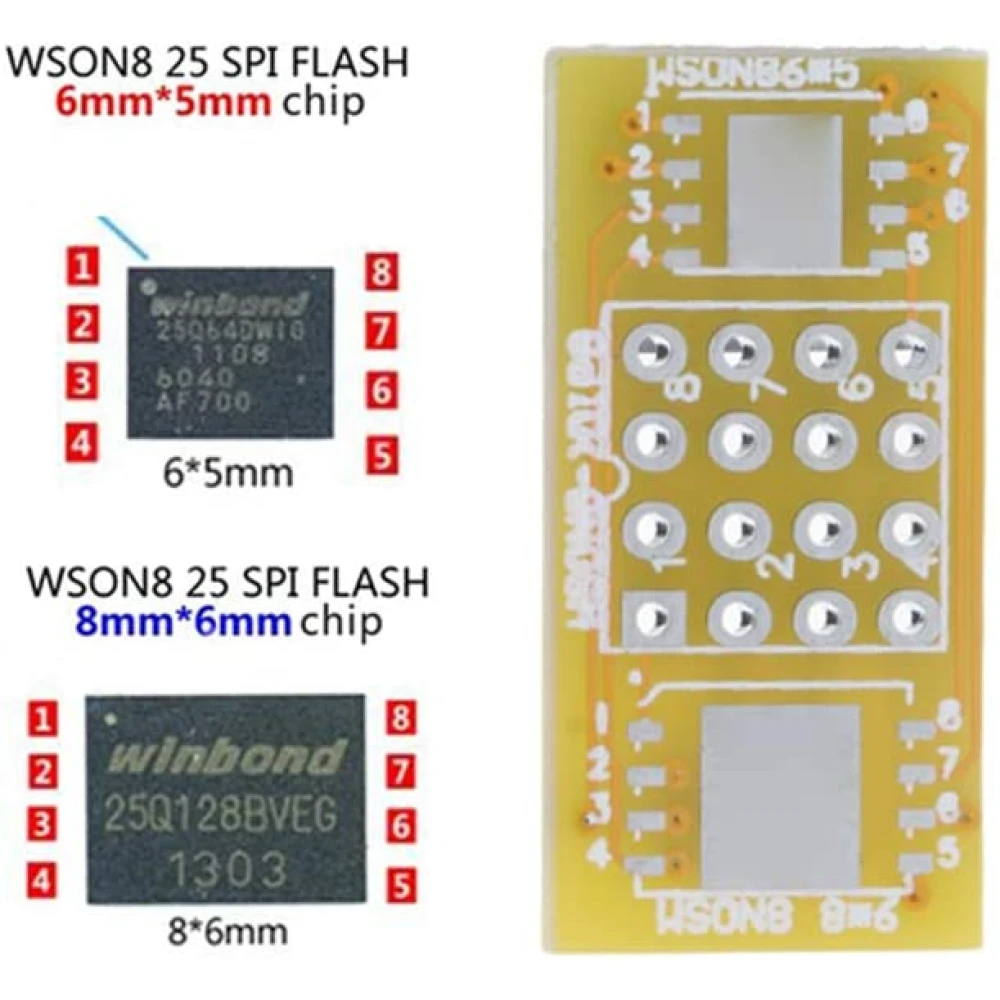

- Obsługuje obudowy QFN8/WSON8 o wymiarach 8mm x 6mm oraz 6mm x 5mm.
- Ma 8 pinów do połączenia.

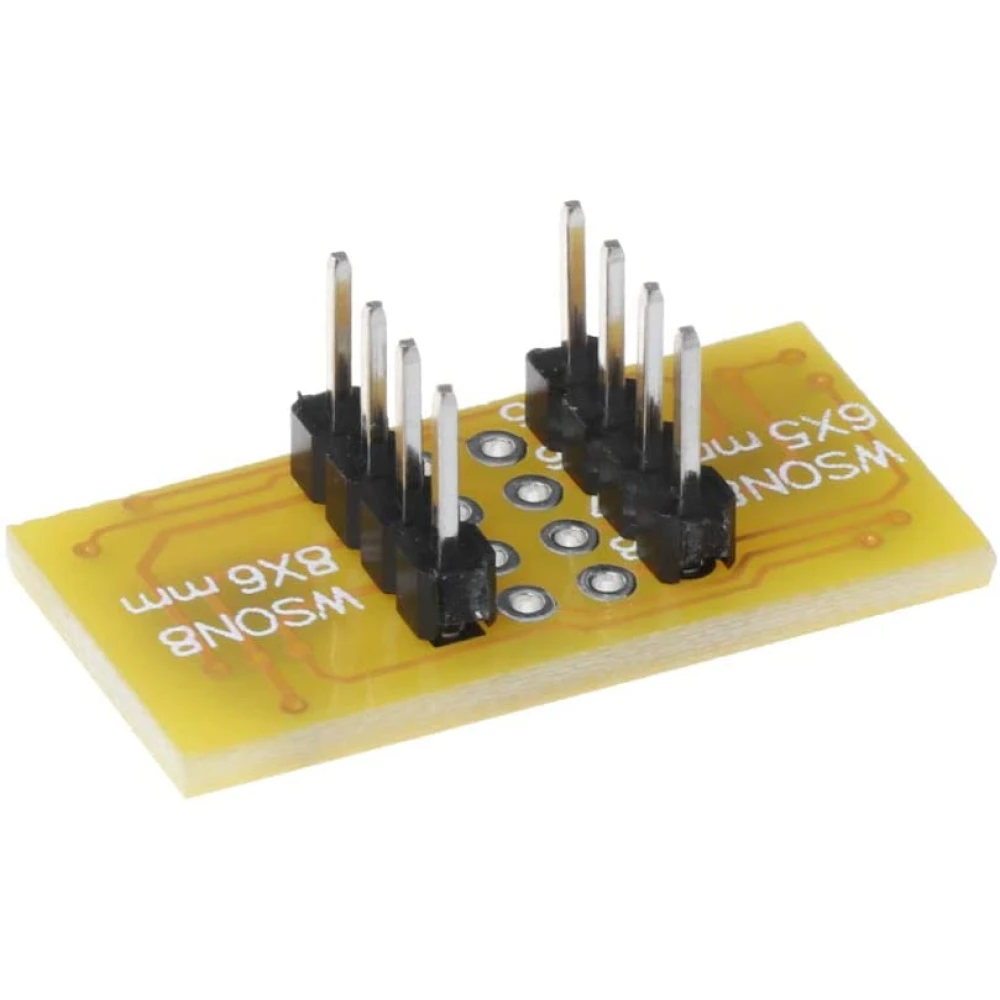

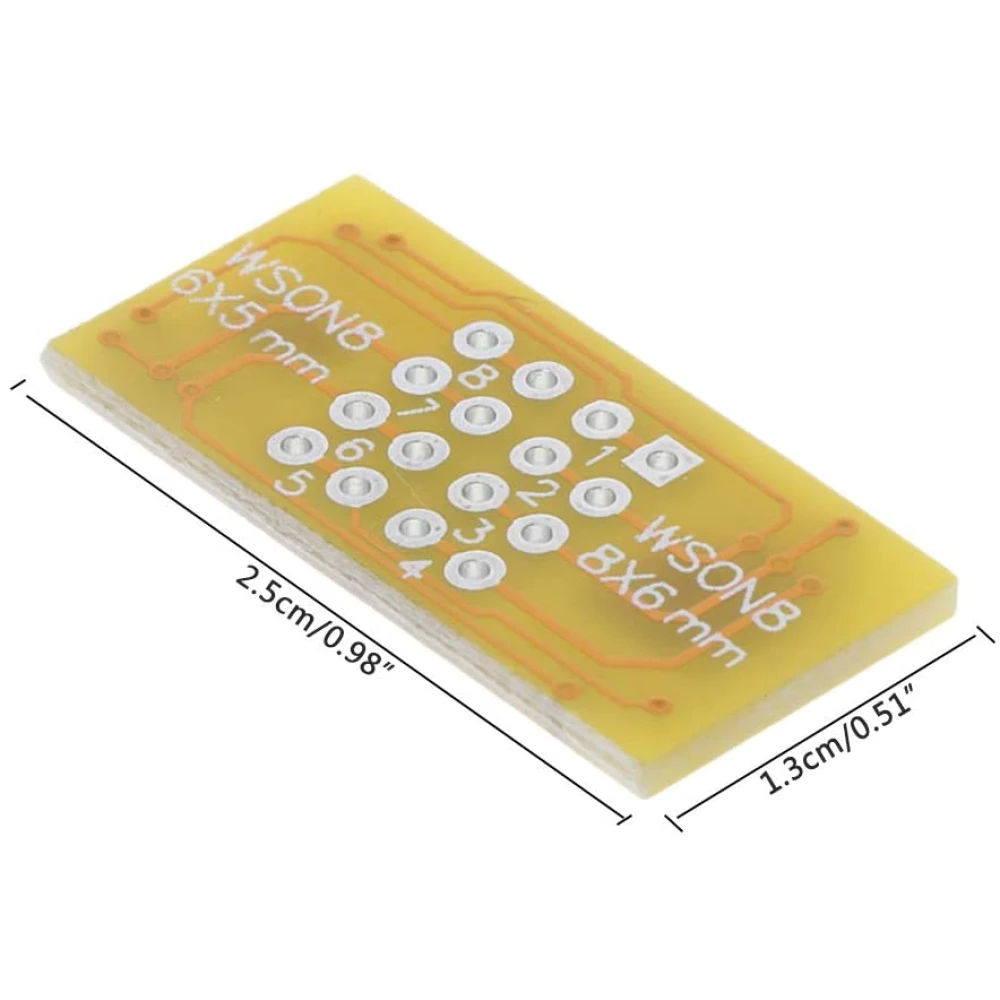

- Kompaktowe wymiary 1.3 x 2.5 cm (0.51 x 0.98 cala).
- Mała waga około 1 grama.
- Pozwala lutować jeden układ FLASH naraz dla precyzyjnego programowania.
- Kompatybilna z programatorami TL866II Plus, RT809H, RT809F i innymi podobnymi.
Typowe zastosowania:
- Dopasowanie układów WSON8, QFN8, DFN8 i MLF8 do programowania w podstawkach DIP8.
- Naprawa i serwis urządzeń elektronicznych wykorzystujących te obudowy.
- Precyzyjne projekty elektroniczne wymagające programowania konkretnych układów.
Kompatybilność:
Ta płytka adaptera jest odpowiednia dla programatorów takich jak TL866II Plus, RT809H, RT809F i innych obsługujących podstawki DIP8. Przed zakupem ważne jest, aby użytkownik sprawdził zgodność ze swoim sprzętem.
Zawartość opakowania:

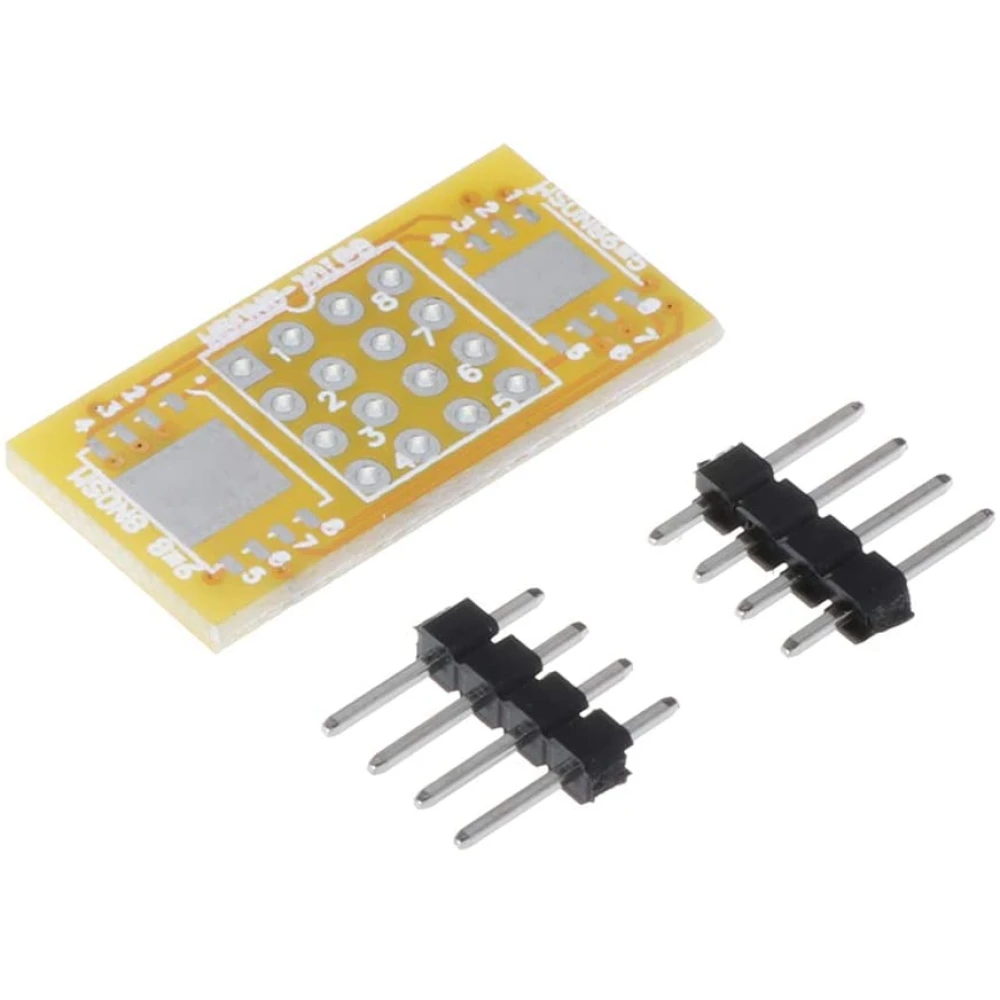

- 1 x płytka adaptera programatora WSON8 do DIP8.
Ta płytka to praktyczne rozwiązanie dla osób, które muszą dopasować obudowy układów WSON8, QFN8, DFN8 i MLF8 do formatu DIP8, ułatwiając programowanie i obsługę tych komponentów elektronicznych przy użyciu standardowego sprzętu.
- Kompatybilna z układami QFN8/WSON8 8mmx6mm i 6mmx5mm
- Ma 8 pinów do połączenia DIP8
- Kompaktowe wymiary: 1.3x2.5 cm
- Lekka: 1 gram
- Pozwala lutować jeden układ FLASH naraz
- Kompatybilna z programatorami TL866II Plus, RT809H, RT809F
Pytania i odpowiedzi klientów
Jakie połączenie fizyczne i elektryczne oferuje płytka dla programatora lub emulatora?
Ta płytka konwertuje obudowę WSON8/QFN8/DFN8 do standardowego formatu DIP8 za pomocą rzędu pinów o rastrze 2,54 mm, kompatybilnego z podstawkami i płytkami prototypowymi DIP8. Nie zmienia oryginalnego pinoutu elektrycznego układu.
Czy istnieją ograniczenia elektryczne, takie jak maksymalne napięcie, prąd lub ESD podczas używania płytki adaptera?
Płytka nie ma aktywnych komponentów ani dodatkowej ochrony ESD. Ścieżki wytrzymują do 1 A i 24 V w standardowych warunkach, ale zaleca się pracę w środowisku wolnym od ESD i sprawdzenie limitów podłączonych układów, ponieważ płytka nie zapewnia dodatkowej ochrony elektrycznej.
Z jakimi programatorami jest kompatybilna ta płytka adaptera?
Jest kompatybilna z programatorami takimi jak TL866II Plus, RT809H, RT809F i innymi obsługującymi podstawki DIP8.
Ile układów można lutować jednocześnie na tej płytce?
Płytka adaptera pozwala lutować tylko jeden układ FLASH naraz.
Jakie obudowy obsługuje ta płytka adaptera?
Obsługuje obudowy QFN8, DFN8, WSON8 i MLF8 w rozmiarach 8mmx6mm oraz 6mmx5mm.
Jakie są wymiary płytki adaptera?
Wymiary wynoszą 1.3x2.5 cm (0.51x0.98 cala).
Czy ta płytka nadaje się do projektów napraw elektroniki?
Tak, jest idealna do naprawy i serwisu urządzeń wykorzystujących układy w kompatybilnych obudowach.
