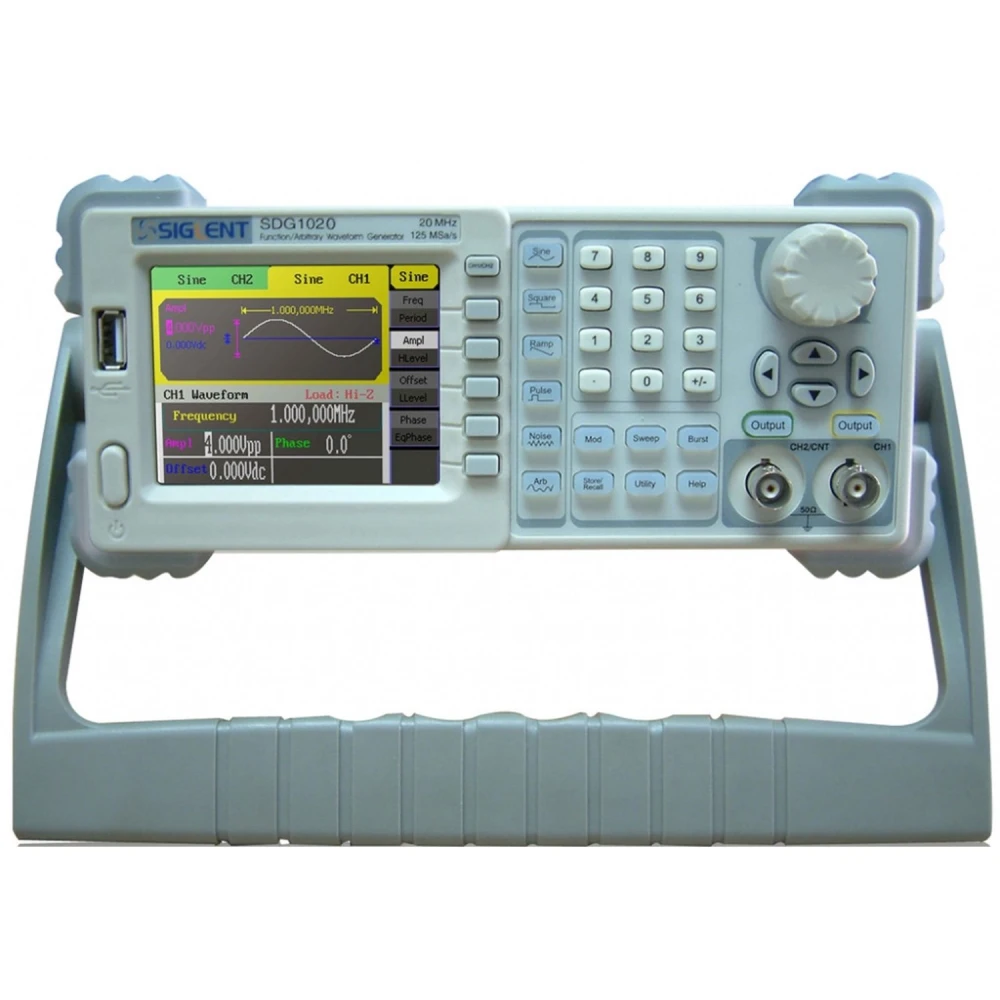

Generator funkcyjny arbitralny Siglent SDG1020 20MHz do elektroniki
Marka: Siglent
VAT w cenie (Bez podatku: 1 027,70 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 1 213,51 zł | -4% |
| 10+ | 1 188,23 zł | -6% |
| 20+ | 1 137,66 zł | -10% |
Generator funkcyjny arbitralny Siglent SDG1020 20MHz to zaawansowane urządzenie pomiarowe przeznaczone do zastosowań elektronicznych wymagających precyzyjnych i zróżnicowanych sygnałów. Generator wykorzystuje technologię DDS (Direct Digital Synthesis), aby zapewnić maksymalną częstotliwość wyjściową 20MHz przy wysokiej rozdzielczości i stabilności.
Najważniejsze cechy:
- Maksymalna częstotliwość wyjściowa: 20MHz, odpowiednia do szerokiego zakresu testów elektronicznych.
- Podwójny kanał wyjściowy: Umożliwia generowanie dwóch sygnałów jednocześnie, ułatwiając porównania i złożone testy.
- Prędkość próbkowania: 125 MSa/s z pionową rozdzielczością 14 bitów dla precyzyjnych i szczegółowych sygnałów.
- Długość przebiegu: 16 kpts, co zapewnia szczegółowe i konfigurowalne przebiegi.
- Standardowe i arbitralne przebiegi: Zawiera 5 standardowych przebiegów (sinus, prostokąt, rampa, impuls, biały szum gaussowski) oraz 48 wbudowanych przebiegów arbitralnych dla maksymalnej elastyczności.
- Funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst do złożonych i różnorodnych symulacji.
- Licznik częstotliwości: Zakres od 100 mHz do 200 MHz dla precyzyjnych pomiarów.
- Łączność: USB Host i Device do przechowywania danych i sterowania, z opcją portu USB-GPIB do zaawansowanej integracji.
- Kompatybilność: Kompatybilny z cyfrowymi oscyloskopami serii SDS1000 oraz zdalnym sterowaniem, co zapewnia zintegrowane środowisko laboratoryjne.
Typowe zastosowania:
- Testowanie i rozwój układów elektronicznych.
- Symulacja sygnałów do analizy i diagnostyki.
- Edukacja i szkolenia z zakresu elektroniki i telekomunikacji.
- Badania i rozwój w laboratoriach technicznych.
Specyfikacja techniczna:
- Model: SDG1020
- Maksymalna częstotliwość wyjściowa: 20MHz
- Liczba kanałów wyjściowych: 2
- Prędkość próbkowania: 125 MSa/s
- Długość przebiegu: 16 kpts
- Rozdzielczość częstotliwości: 1 μHz
- Rozdzielczość pionowa: 14 bits
- Przebiegi: sinus, prostokąt, rampa, impuls, biały szum gaussowski, 48 przebiegów arbitralnych
- Zakres przebiegu sinusoidalnego i prostokątnego: 1 μHz do 20MHz
- Zakres impulsu: 500 μHz do 5MHz
- Zakres rampy: 1 μHz do 300 KHz
- Pasmo białego szumu gaussowskiego: 20MHz (-3dB)
- Funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Licznik częstotliwości: 100 mHz do 200 MHz
- Standardowe złącza: USB Host i Device
- Opcjonalny port: adapter USB-GPIB
- Wymiary: 229mm × 105mm × 281mm
Uwaga dotycząca dostępności: Obecnie ten produkt jest niedostępny. Zalecamy kontakt z naszym zespołem w celu uzyskania informacji o dostawie lub alternatywach.
- Technologia DDS zapewniająca precyzyjne i stabilne sygnały
- Dwa kanały wyjściowe dla większej wszechstronności
- Prędkość próbkowania 125 MSa/s i rozdzielczość 14 bitów
- 48 wbudowanych przebiegów arbitralnych oraz 5 standardowych
- Zaawansowane funkcje modulacji: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Wbudowany licznik częstotliwości do 200 MHz
- Łączność USB Host i Device, opcja USB-GPIB
- Kompatybilny z cyfrowymi oscyloskopami SDS1000 i zdalnym sterowaniem
Pytania i odpowiedzi klientów
Jakie złącza i porty są dostępne do podłączenia i sterowania generatorem?
SDG1020 ma przednie wyjścia BNC dla sygnałów oraz wejścia/wyjścia synchronizacji. Do komunikacji i sterowania oferuje standardowo porty USB Device i USB Host, umożliwiając podłączenie do PC i zewnętrznej pamięci. Port GPIB jest dostępny jako opcja dodatkowa.
Jaką precyzję i rozdzielczość ma generator zarówno w częstotliwości, jak i amplitudzie wyjściowej?
Rozdzielczość częstotliwości wynosi 1 μHz, a pionowa rozdzielczość amplitudy 14 bitów, co pozwala generować sygnały z wysoką precyzją zarówno w domenie czasowej, jak i amplitudowej. Rzeczywista dokładność wyjścia zależy od kalibracji i warunków pracy, ale te wartości dobrze oddają możliwości sprzętu.
Jakiej konserwacji wymaga urządzenie i jaka jest jego przewidywana trwałość przy intensywnym użytkowaniu?
Podstawowa konserwacja polega na utrzymywaniu otworów wentylacyjnych bez kurzu i okresowym sprawdzaniu połączeń oraz kabli. Generator jest przeznaczony do ciągłej pracy w środowisku laboratoryjnym; oczekiwana trwałość przekracza 5 lat przy prawidłowym użytkowaniu, bez nadmiernej wilgoci i wstrząsów, choć żywotność może się różnić w zależności od warunków.
Jaka jest maksymalna częstotliwość wyjściowa generatora Siglent SDG1020?
Maksymalna częstotliwość wyjściowa wynosi 20MHz.
Ile kanałów wyjściowych ma ten generator funkcyjny?
Ma 2 kanały wyjściowe do generowania sygnałów jednocześnie.
Jakie przebiegi zawiera generator?
Zawiera standardowe przebiegi: sinus, prostokąt, rampa, impuls i biały szum gaussowski, a także 48 wbudowanych przebiegów arbitralnych.
Czy jest dostępny do natychmiastowego zakupu?
Obecnie produkt jest niedostępny, więc nie jest dostępny do natychmiastowego zakupu.
Jakie rodzaje modulacji obsługuje?
Obsługuje modulację AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst.
