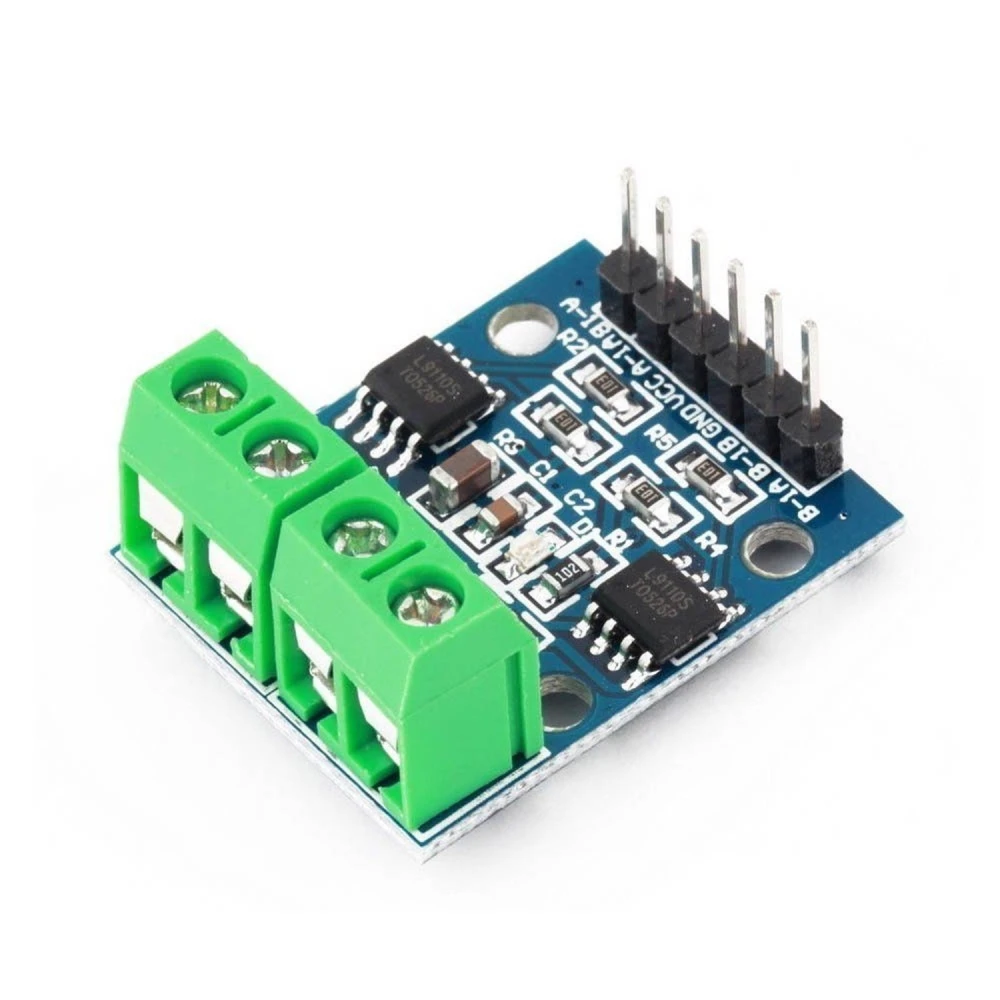

L9110S Motor Driver Arduino: dualny sterownik DC i krokowy do Arduino
Marka: satkit
10,58zł
VAT w cenie (Bez podatku: 8,60 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 10,15 zł | -4% |
| 10+ | 9,63 zł | -9% |
| 20+ | 7,93 zł | -25% |
W magazynie - Wysyłka natychmiastowa
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
El L9110s Motor Driver Arduino to płytka sterująca zaprojektowana do jednoczesnej obsługi dwóch silników prądu stałego lub jednego 2-fazowego, 4-przewodowego silnika krokowego. Ten sterownik jest kompatybilny z Arduino i innymi systemami opartymi na mikrokontrolerach, ułatwiając sterowanie silnikami w projektach elektronicznych i robotycznych.
Moduł zawiera dwa układy sterujące silnikiem L9110S zintegrowane na kompaktowej PCB o wymiarach 29.2 mm x 23 mm, co czyni go idealnym do zastosowań, w których przestrzeń jest ograniczona.
Características principales
- Napięcie wejściowe: DC 2.5-12V, odpowiednie dla szerokiej gamy źródeł zasilania.
- Wydajność wyjściowa: każdy kanał może dostarczyć do 800 mA prądu ciągłego, umożliwiając sterowanie silnikami małej i średniej wielkości.
- Niski statyczny prąd pracy, optymalizujący zużycie energii.
- Niski spadek napięcia nasycenia dla lepszej wydajności.
- Kompatybilny z poziomami wyjściowymi TTL/CMOS, umożliwiając bezpośrednie podłączenie do CPU lub mikrokontrolera.
- Wbudowane diody zabezpieczające chroniące przed obciążeniami indukcyjnymi.
- Zintegrowana jednostka sterująca w układzie IC dla większej niezawodności i łatwości użycia.
- Funkcja ochrony przed wysokim ciśnieniem za pomocą pinu.
- Temperatura pracy: 0-80 °C, odpowiednia do typowych warunków laboratoryjnych i rozwojowych.
Usos típicos
Ten sterownik jest idealny do projektów robotycznych, automatyki i ogólnego sterowania silnikami. Może być używany do:
- niezależnego sterowania dwoma silnikami DC.
- Obsługi bipolarnych 2-fazowych, 4-przewodowych silników krokowych.
- Projektów z Arduino wymagających regulacji prędkości i kierunku obrotów silników.
Compatibilidad
L9110s jest kompatybilny z płytkami Arduino i innymi mikrokontrolerami obsługującymi poziomy TTL/CMOS. Jego konstrukcja umożliwia łatwą integrację z projektami elektronicznymi i robotycznymi wymagającymi sterowania dwoma silnikami lub silnikami krokowymi.
Contenido del paquete
- Płytka sterująca L9110S H-Bridge do silników krokowych i podwójnych silników DC.
Ejemplo básico de código
Produkt zawiera przykład kodu dla mikrokontrolerów opartych na 8051, pokazujący, jak sterować kierunkiem obrotów silników za pomocą funkcji jazdy do przodu i do tyłu, co ułatwia szybki start w projektach.
- Dualny sterownik do dwóch silników DC lub jednego 2-fazowego, 4-przewodowego silnika krokowego
- Napięcie wejściowe: 2.5-12V DC
- Ciągły prąd wyjściowy 800 mA na kanał
- Kompatybilny z poziomami TTL/CMOS do bezpośredniego podłączenia do CPU
- Zawiera diody zabezpieczające przed obciążeniami indukcyjnymi
- Ochrona przed wysokim ciśnieniem za pomocą pinu
- Temperatura pracy od 0 do 80 °C
- Kompaktowy rozmiar: 29.2 mm x 23 mm
- Idealny do projektów z Arduino i innymi mikrokontrolerami
Pytania i odpowiedzi klientów
Jakie są dokładne wymiary płytki i co zawiera zestaw przy zakupie tego sterownika?
Płytka ma wymiary 29,2 mm x 23 mm. W zestawie znajduje się wyłącznie płytka sterownika; nie ma kabli, silników ani innych akcesoriów.
Jakie są wymagania dotyczące odprowadzania ciepła i pracy ciągłej blisko maksymalnego prądu?
Przy pracy blisko 800 mA na kanał zaleca się zapewnienie chłodzenia pasywnego i unikanie długotrwałej pracy z pełnym obciążeniem, ponieważ płytka nie ma radiatora, a przegrzanie może skrócić żywotność komponentu.
Jak L9110S wypada na tle innych driverów, takich jak L298N, pod względem rozmiaru, sprawności i odporności na przeciążenia?
L9110S jest bardziej kompaktowy i ma mniejszy spadek napięcia (niska saturacja), ale obsługuje mniejszy prąd i nie ma solidnego zabezpieczenia przed przeciążeniem. L298N pozwala na większe prądy (~2 A na kanał) i obsługuje duże obciążenia indukcyjne, ale jest większy i mniej wydajny.
Jakie silniki mogę sterować za pomocą L9110S?
Za pomocą tego sterownika można sterować dwoma silnikami prądu stałego lub jednym 2-fazowym, 4-przewodowym silnikiem krokowym.
Jaki jest zakres napięcia wejściowego dla tego sterownika?
Zakres napięcia wejściowego wynosi 2.5 do 12 voltów prądu stałego (DC).
Czy jest kompatybilny z Arduino?
Tak, sterownik jest kompatybilny z Arduino i innymi mikrokontrolerami obsługującymi poziomy wyjściowe TTL/CMOS.
Jaki maksymalny prąd może obsłużyć każdy kanał?
Każdy kanał może dostarczyć maksymalny ciągły prąd 800 mA.
Czy zawiera zabezpieczenie przed uszkodzeniem sterownika?
Tak, zawiera ochronę przed wysokim ciśnieniem za pomocą pinu oraz diody zabezpieczające dla obciążeń indukcyjnych.
