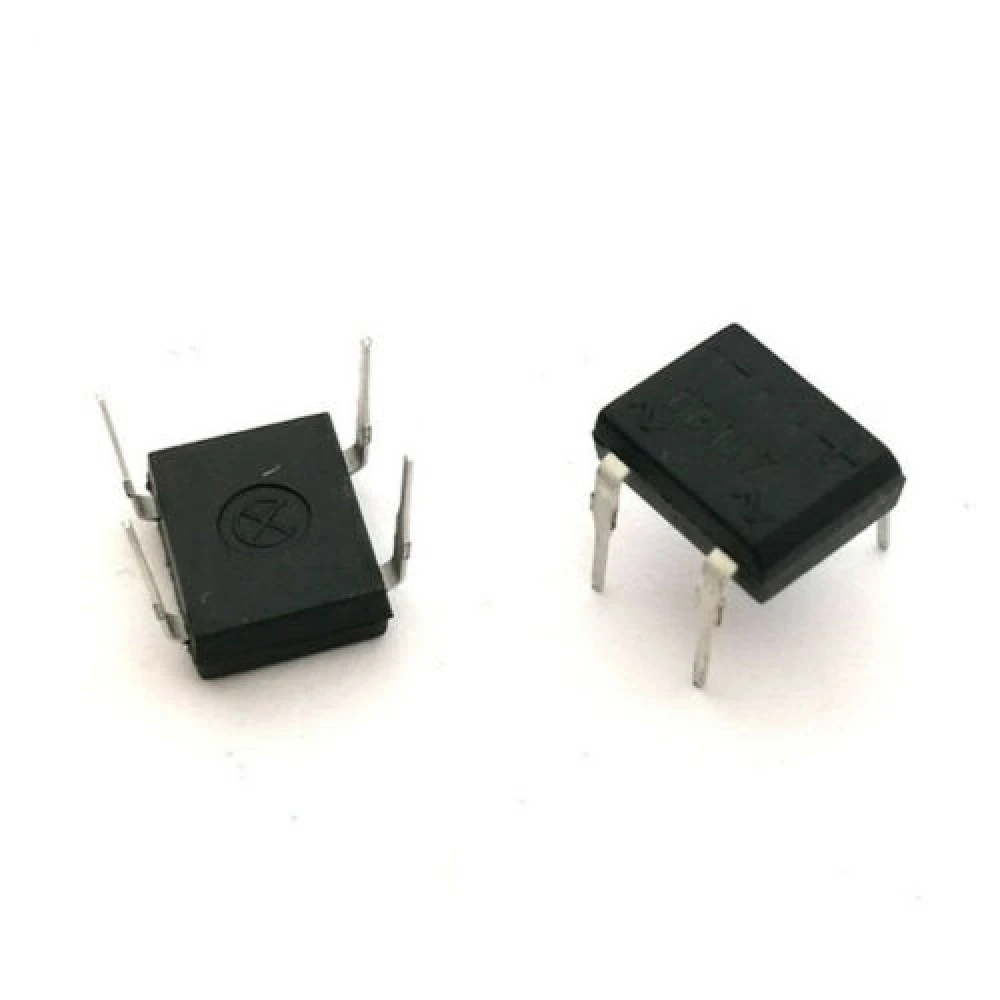

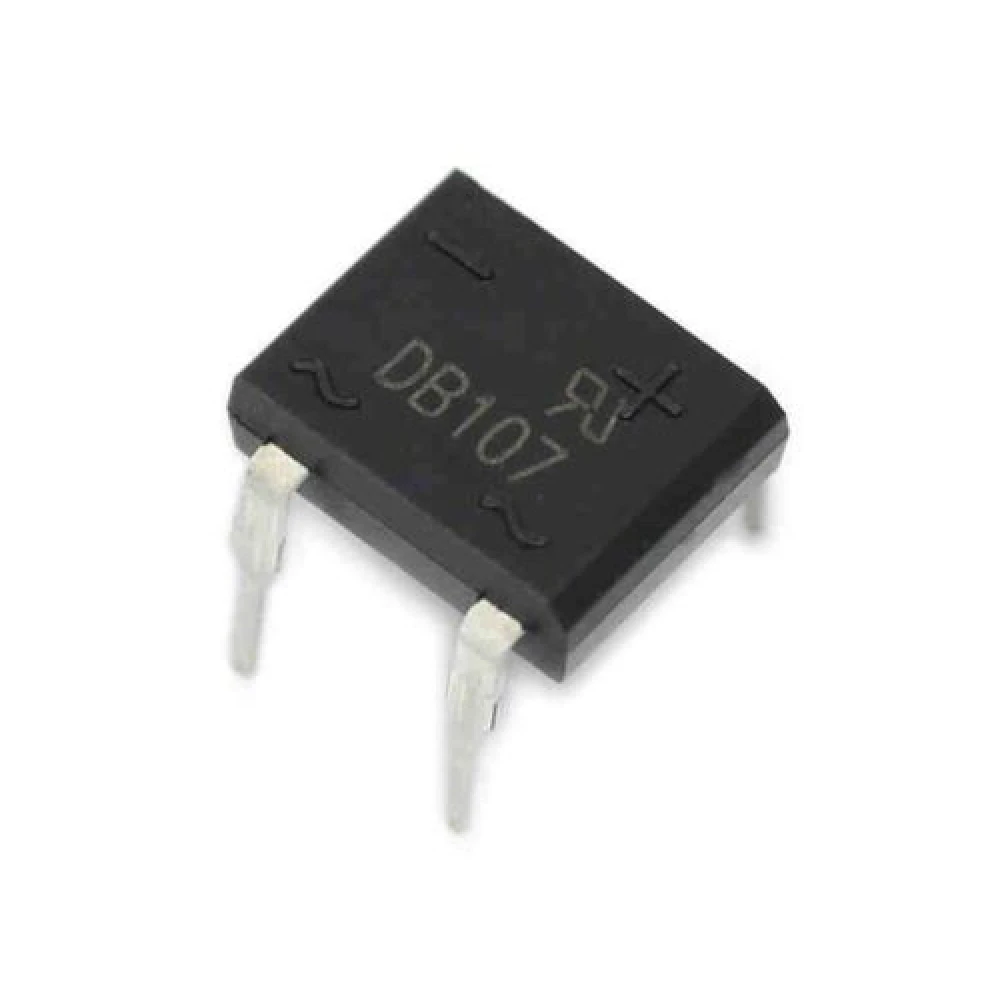

5 szt. DB107 mostek prostowniczy 1000V 1A DIP4 do elektroniki satkit
Marka: satkit
7,93zł
VAT w cenie (Bez podatku: 6,45 zł)
Ograniczona dostępność
Dostawa standardowa
Pt, Maj 8 - Wt, Maj 12
Dostawa ekspresowa
Śr, Maj 6 - Czw, Maj 7
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
5pcs DB107 Puente rectificador 1000v 1A DIP4
Este conjunto de 5 unidades del puente rectificador DB107 es un componente clave en la electrónica para la conversión de corriente alterna (CA) en corriente continua (CC). Fabricado por satkit, este puente rectificador es conocido también como puente de Graetz, y es fundamental para aplicaciones que requieren una señal de corriente continua estable y eficiente.
Características principales:
- Soporta picos de tensión de hasta 1000V, asegurando protección en circuitos con altas demandas eléctricas.
- Corriente directa máxima de 1A, adecuada para pequeños dispositivos y proyectos electrónicos.
- Voltaje inverso de 700V y caída de tensión directa de 1,1V a 1A, garantizando un rendimiento óptimo en la rectificación.
- Capacidad de corriente de sobretensión máxima de 50A para picos temporales.
- Amplio rango de temperatura operativa desde -65ºC hasta +150ºC, ideal para diversas condiciones ambientales.
- Formato DIP4 que facilita su integración en placas de circuito impreso (PCB).
Funcionamiento y aplicaciones:
El DB107 consta de cuatro diodos que convierten la señal alterna, que contiene partes positivas y negativas, en una señal continua positiva. A diferencia de un diodo simple que solo aprovecha la parte positiva de la señal, el puente rectificador DB107 utiliza ambas partes para maximizar la eficiencia de la conversión.
Este componente es ideal para proyectos electrónicos que requieren la transformación de corriente alterna en continua, como fuentes de alimentación, cargadores, y sistemas electrónicos básicos y avanzados.
Además, cuando se combina con un condensador y un diodo Zener, el DB107 permite obtener una corriente continua estable y regulada, esencial para proteger circuitos sensibles.
Compatibilidad:
El DB107 es compatible con una amplia gama de circuitos electrónicos que requieren rectificación de corriente, especialmente en aplicaciones donde el espacio y la eficiencia son importantes. Su formato DIP4 facilita su montaje en placas estándar.
Contenido del paquete:
- 5 unidades de DB107 puente rectificador 1000v 1a DIP4.
Este producto es una solución confiable y económica para cualquier aficionado o profesional de la electrónica que necesite un puente rectificador compacto y eficiente.
- Obsługuje piki napięcia do 1000V
- Maksymalny prąd przewodzenia 1A
- Napięcie wsteczne 700V
- Spadek napięcia w kierunku przewodzenia 1,1V przy 1A
- Maksymalny prąd udarowy 50A
- Temperatura pracy od -65ºC do +150ºC
- Obudowa DIP4 ułatwiająca montaż na PCB
- W zestawie 5 szt. mostka prostowniczego DB107
Pytania i odpowiedzi klientów
Jakie są wymiary i przybliżona waga każdego mostka DB107? Co dokładnie zawiera opakowanie?
Każdy mostek DB107 w obudowie DIP-4 ma około 7,8 mm × 7,1 mm × 6 mm i waży mniej niż 1 g. Opakowanie zawiera 5 sztuk DB107.
Do jakiego napięcia i rodzaju sygnału wejściowego mogę podłączyć ten mostek prostowniczy, aby nie przekroczyć jego limitów?
DB107 obsługuje sygnały prądu przemiennego do około 700 V RMS (1000 V szczytowo). Nie należy używać go z wyższymi wartościami ani w aplikacjach przekraczających 1 A prądu stałego na wyjściu.
Czy są zalecane środki ostrożności przy montażu lub lutowaniu DB107, aby zapewnić trwałość?
Zaleca się lutowanie w temperaturze poniżej 260°C przez maksymalnie 10 sekund na wyprowadzenie. Należy unikać przegrzewania i montować element z odpowiednią wentylacją, nie przekraczając znamionowego prądu i napięcia, aby wydłużyć żywotność.
Jakie są najczęstsze problemy przy używaniu mostków DB107 i jak można im zapobiegać?
Najczęstsze problemy to: przeciążenie (nadmierny prąd >1 A), przepięcie (>1000 V szczytowo) oraz niewystarczające odprowadzanie ciepła. Aby im zapobiec, należy dobrać element do maksymalnych wymagań układu i zapewnić wentylację. Jeśli przekraczany jest prąd znamionowy, zaleca się użycie modelu o większej wydajności.
Do czego służy mostek prostowniczy DB107 1000V 1A?
DB107 służy do zamiany prądu zmiennego na prąd stały, wykorzystując obie części sygnału zmiennego do wydajnego prostowania.
Jaki maksymalny prąd wytrzymuje DB107?
DB107 wytrzymuje maksymalny prąd przewodzenia 1 amper.
Jakie maksymalne napięcie może obsłużyć DB107?
Może obsłużyć szczytowe napięcie wsteczne do 1000 woltów.
W jakiej obudowie jest ten mostek prostowniczy?
DB107 występuje w obudowie DIP4, co ułatwia montaż na płytkach drukowanych.
Ile sztuk zawiera opakowanie?
Opakowanie zawiera 5 szt. mostka prostowniczego DB107 1000V 1A DIP4.
