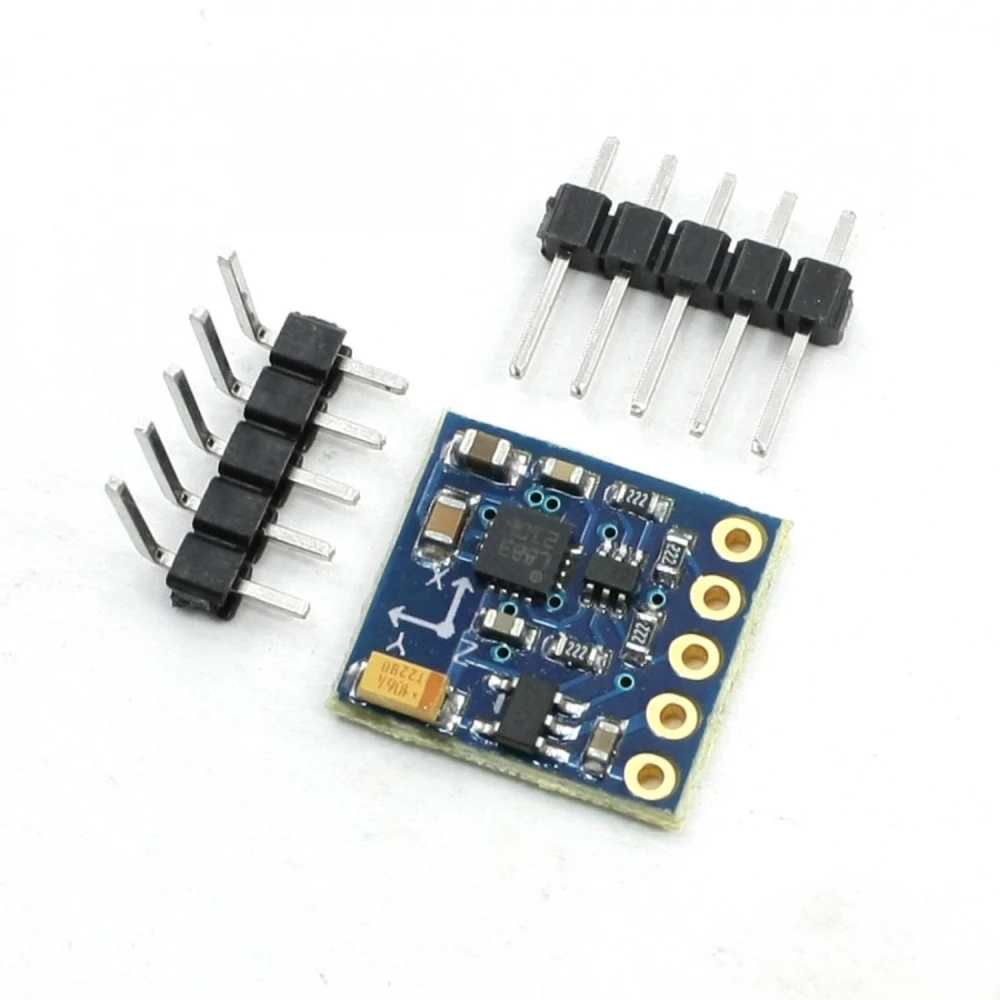

Moduł kompasu HMC5883L GY271 3-osiowy magnetometr do Arduino
Marka: satkit
15,81zł
VAT w cenie (Bez podatku: 12,86 zł)
Ograniczona dostępność
Dostawa standardowa
Pon, Maj 18 - Śr, Maj 20
Dostawa ekspresowa
Czw, Maj 14 - Pt, Maj 15
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Moduł kompasu HMC5883L GY271 to trójwymiarowy sensor magnetometryczny, który integruje trzy czujniki pola magnetycznego na osiach X, Y i Z. Urządzenie wykorzystuje układ HMC5883L z 12-bitowym przetwornikiem ADC oraz komunikację przez 2-przewodową magistralę I2C, co ułatwia podłączenie i użycie z mikrokontrolerami takimi jak Arduino, PIC lub Freescale.
Ten moduł doskonale sprawdza się w zastosowaniach wymagających precyzyjnego wykrywania ziemskiego pola magnetycznego, umożliwiając obliczenie bezwzględnej orientacji urządzenia za pomocą obliczeń trygonometrycznych. Jest szeroko stosowany w projektach automatyki, robotyki, pojazdów bezzałogowych i quadcopterów.
- Voltaje de alimentación: 3V a 5V
- Interfaz: I2C
- Modelo: GY-271
- Chip: HMC5883L
- Precisión de medida: ±2º
- Tipo: Brújula digital
- Bajo consumo energético
- Rango de medición: ±1,3 a 8 Gauss
- Resolución: 5 mili Gauss
- Dimensiones: 14 mm x 15 mm
- Incluye dos tiras de pines para montaje: una recta y otra de 90º
Ten sensor jest kompatybilny z większością płytek Arduino i można go łatwo zintegrować z projektami wymagającymi orientacji przestrzennej lub wykrywania magnetycznego. Niskie zużycie energii i kompaktowy rozmiar sprawiają, że jest idealny do urządzeń przenośnych i systemów wbudowanych.
Przykłady zastosowań obejmują:
- Cyfrowe kompasy dla robotów mobilnych
- Systemy nawigacji dla dronów i pojazdów bezzałogowych
- Projekty automatyki wymagające wykrywania orientacji
- Monitorowanie pól magnetycznych w środowiskach przemysłowych lub edukacyjnych
Dzięki interfejsowi I2C moduł umożliwia prostą i szybką komunikację z mikrokontrolerami, ułatwiając programowanie i integrację w projektach elektroniki i robotyki.
- 3-osiowy sensor magnetometryczny z układem HMC5883L
- Komunikacja przez interfejs I2C kompatybilny z Arduino
- Dokładność pomiaru ±2º dla pewnej orientacji
- Niskie zużycie energii idealne do projektów przenośnych
- Zakres pomiaru od ±1,3 do 8 Gauss z rozdzielczością 5 mili Gauss
- W zestawie dwie listwy pinów do elastycznego montażu
- Kompaktowe wymiary 14 mm x 15 mm
- Kompatybilny z mikrokontrolerami Arduino, PIC i Freescale
Pytania i odpowiedzi klientów
Jakie zalety oferuje HMC5883L w porównaniu z innymi magnetometrami do Arduino?
HMC5883L wyróżnia się niskim poborem energii, wysoką rozdzielczością (5 mGauss) i dokładnością ±2°, co ułatwia zastosowania, w których kluczowa jest szybka reakcja i oszczędność energii. W porównaniu z alternatywami, takimi jak QMC5883 czy MPU9250, jest preferowany tam, gdzie priorytetem są standardowa kompatybilność I2C i prostota integracji, choć jego zakres pomiarowy (±1,3–8 Gauss) może być niższy niż w czujnikach do środowisk o silnym polu magnetycznym.
Jakie są wymiary i waga modułu oraz jakie akcesoria zawiera pudełko?
Moduł ma wymiary 14 mm x 15 mm, jest bardzo kompaktowy i lekki; jego typowa waga wynosi mniej niż 5 g. Zestaw zawiera główny sensor GY-271 z układem HMC5883L oraz dwa listwy pinów (jedną prostą i jedną pod kątem 90°) do elastycznego montażu na płytce stykowej lub PCB.
Jakie kwestie należy uwzględnić przy instalacji elektrycznej i kompatybilności napięciowej?
Moduł pracuje z zasilaniem 3 V do 5 V DC, więc jest bezpośrednio kompatybilny z większością płytek Arduino, STM32 i innymi mikrokontrolerami o takich poziomach logicznych. Magistrala I2C wymaga rezystorów podciągających na SDA i SCL, jeśli nie są zintegrowane na płytce. Nie należy stosować napięć spoza tego zakresu, aby uniknąć trwałych uszkodzeń.
Czy istnieją zalecenia dotyczące kalibracji i optymalizacji dokładności sensora w rzeczywistych projektach?
Dla maksymalnej dokładności zaleca się wykonanie kalibracji typu hard iron i soft iron, aby skompensować zniekształcenia spowodowane przez pobliskie elementy metalowe i pasożytnicze pola magnetyczne. Należy unikać montażu w pobliżu silników elektrycznych lub magnesów. Najlepiej zamontować sensor poziomo i uruchomić procedury kalibracji w docelowym środowisku urządzenia.
Jaka jest trwałość i czy wymagane jest jakiekolwiek utrzymanie tego magnetometru?
HMC5883L jest urządzeniem półprzewodnikowym bez ruchomych części, więc nie wymaga okresowej konserwacji. Jego trwałość przekracza 10 lat w normalnych warunkach (0–70°C, wilgotność < 85%). Zaleca się unikać kontaktu z cieczami i uderzeń, które mogłyby uszkodzić płytkę lub luty.
Z jakimi mikrokontrolerami jest kompatybilny moduł HMC5883L GY271?
Moduł jest kompatybilny z mikrokontrolerami obsługującymi komunikację I2C, takimi jak Arduino, PIC i Freescale.
Jaki jest zakres napięcia zasilania tego modułu?
Moduł działa przy napięciu zasilania od 3V do 5V.
Jaka jest dokładność cyfrowego kompasu w module?
Dokładność pomiaru wynosi ±2 stopnie, co jest odpowiednie do zastosowań orientacyjnych.
Jak podłączyć moduł do Arduino?
Podłącza się go przez magistralę I2C, korzystając z pinów SDA i SCL Arduino do komunikacji danych.
Czy w zestawie są akcesoria montażowe?
Tak, w zestawie są dwie listwy pinów do montażu, jedna prosta i jedna pod kątem 90 stopni.
