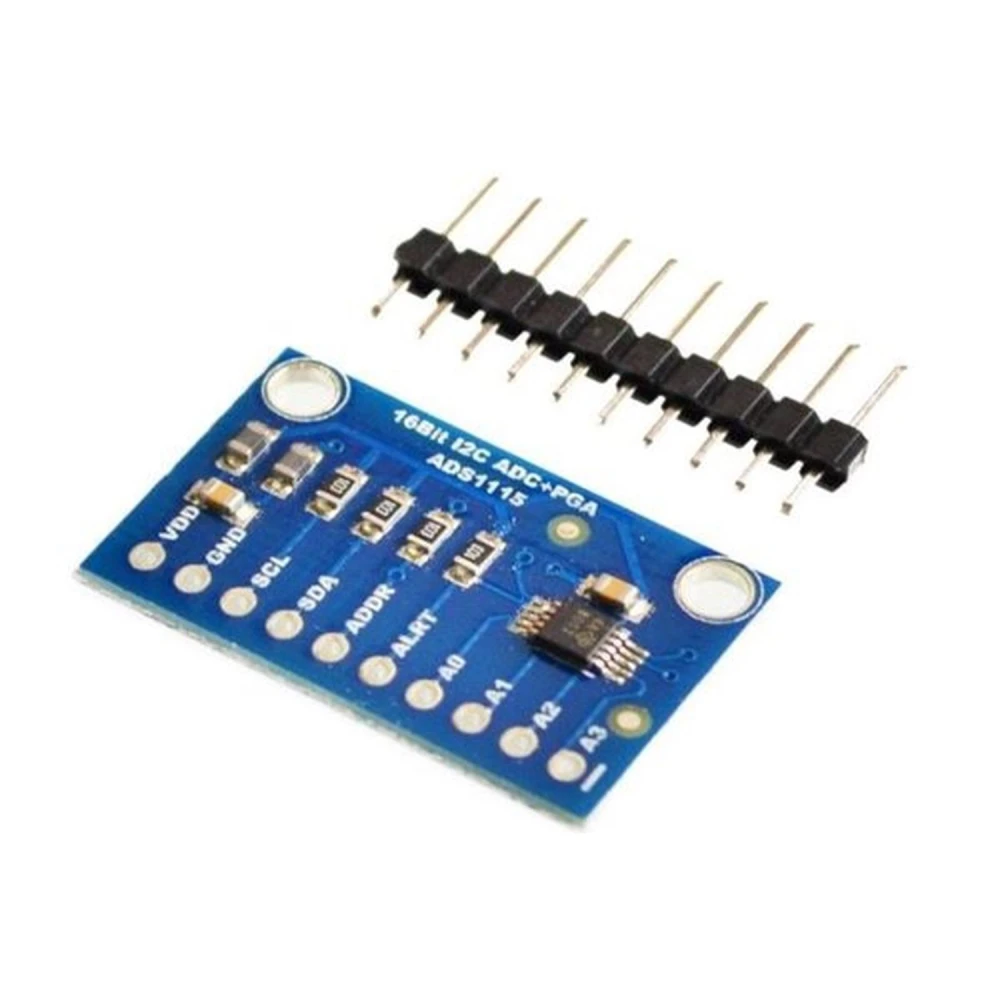

ADS1115 Arduino moduł ADC 4 kanały 16 Bit I2C z wzmacniaczem wzmocnienia
Marka: satkit
21,16zł
VAT w cenie (Bez podatku: 17,20 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 20,31 zł | -4% |
| 10+ | 19,25 zł | -9% |
| 20+ | 16,92 zł | -20% |
W magazynie - Wysyłka natychmiastowa
Dostawa standardowa
Czw, Maj 7 - Pon, Maj 11
Dostawa ekspresowa
Wt, Maj 5 - Śr, Maj 6
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
ADS1115 Arduino moduł ADC 4 kanały to zewnętrzny przetwornik analogowo-cyfrowy, który łatwo podłącza się do mikrokontrolerów takich jak Arduino za pomocą interfejsu I2C. Moduł oferuje cztery kanały wejścia analogowego o rozdzielczości 16 bitów, umożliwiając precyzyjne i niezawodne pomiary w projektach elektroniki i automatyki.
Moduł wyróżnia się zintegrowanym wzmacniaczem wzmocnienia, który poprawia czułość i pozwala wykrywać sygnały o niskim napięciu z większą dokładnością. Dodatkowo ADS1115 ma cztery adresy wybierane za pomocą pinu ADDRESS, co ułatwia podłączenie wielu modułów do jednej magistrali I2C.
Características principales:
- Rozdzielczość ADC: 16 bitów (15 bitów do pomiaru i 1 bit znaku)
- Interfejs komunikacji: I2C
- Dostępne kanały: 4 wejścia analogowe (AN0, AN1, AN2, AN3) lub 2 wejścia różnicowe
- Napięcie wejściowe: 2.0 a 5.5 V
- Napięcie wejściowe na kanał: 0 a VDD
- Pobór prądu w trybie ciągłym: około 150 µA
- Programowalna szybkość próbkowania: między 8 i 860 próbek na sekundę (sps)
- Wymiary modułu: około 17 x 28 x 0.1 mm
- Wymiary pinów: około 11 x 25 mm
Usos típicos:
- Precyzyjny pomiar analogowych czujników w projektach Arduino
- Odczyt sygnałów o niskim napięciu lub sygnałów o wartościach ujemnych
- Aplikacje wymagające wysokiej rozdzielczości i dokładności w akwizycji danych
- Automatyka i sterowanie przemysłowe na małą skalę
Compatibilidad: Kompatybilny z płytkami Arduino i innymi mikrokontrolerami obsługującymi komunikację I2C. Łatwa integracja pozwala rozszerzyć liczbę wejść analogowych i poprawić dokładność względem wewnętrznych ADC Arduino.
Contenido del paquete:
- 1 x Moduł ADC ADS1115 Pro z 4 kanałami, 16 bitami, interfejsem I2C i wzmacniaczem wzmocnienia
Ten moduł to idealne rozwiązanie dla osób, które chcą poprawić dokładność pomiarów analogowych w projektach elektronicznych, odciążając główny procesor i ułatwiając odczyt sygnałów złożonych lub niskopoziomowych.
- 16-bitowa rozdzielczość ADC dla precyzyjnych pomiarów
- Interfejs I2C dla łatwego podłączenia do Arduino
- 4 kanały analogowe lub 2 różnicowe dla wielu wejść
- Zintegrowany wzmacniacz wzmocnienia dla słabych sygnałów
- Napięcie wejściowe 2.0 a 5.5 V kompatybilne z Arduino
- Regulowana szybkość próbkowania od 8 do 860 sps
- Niski pobór prądu w trybie ciągłym (150 µA)
- Kompaktowy rozmiar ułatwiający integrację w projektach
Pytania i odpowiedzi klientów
Jakie są dokładne wymiary i waga modułu ADS1115 zawartego w zestawie?
Moduł ADS1115 ma około 28 mm długości, 17 mm szerokości i 1 mm grubości. Piny wystają na około 11 x 25 mm. Jego waga wynosi mniej niż 5 gramów, biorąc pod uwagę brak obudowy i lekkie materiały typowe dla płytek drukowanych.
Jakie środki ostrożności należy podjąć, aby uniknąć uszkodzeń przez przepięcie na wejściach analogowych?
Wejścia analogowe akceptują zakres od 0 do VDD (maksymalnie do podłączonego zasilania) lub zakres ograniczony przez ustawienie wzmocnienia. Nigdy nie mogą przekraczać napięcia zasilania ani być narażone na sygnały ujemne (z wyjątkiem trybu różnicowego, zgodnie z ograniczeniami datasheet). Jeśli czujnik wykracza poza ten zakres, zaleca się użycie dzielników napięcia lub układów kondycjonowania sygnału.
Jaka jest maksymalna wydajność prędkości próbkowania i jak wypada na tle podobnych rozwiązań I2C?
ADS1115 pozwala ustawić prędkość od 8 do 860 próbek na sekundę (sps) na kanał. To stawia go powyżej 12-bitowych ADC I2C, takich jak ADS1015, ale poniżej rozwiązań SPI, które mogą przekraczać 1000 sps. Jeśli priorytetem jest dokładność zamiast szybkości, ADS1115 jest zrównoważonym wyborem do pomiarów wysokiej rozdzielczości przy umiarkowanej szybkości.
Jak podłączyć ADS1115 do Arduino?
ADS1115 podłącza się do Arduino przez interfejs I2C, używając pinów SDA i SCL, a także pinu ADDRESS do wyboru adresu urządzenia.
Jakie zalety ma ADS1115 w porównaniu z wewnętrznym ADC Arduino?
ADS1115 oferuje wyższą rozdzielczość (16 bitów zamiast 10 bitów), większą dokładność i możliwość pomiaru sygnałów ujemnych, co czyni go idealnym do zastosowań wymagających wysokiej precyzji.
Ile kanałów analogowych ma moduł ADS1115?
Moduł ADS1115 ma 4 kanały analogowe, które mogą być używane jako wejścia pojedyncze lub jako 2 wejścia różnicowe.
Jaki zakres napięcia może mierzyć ADS1115?
ADS1115 może mierzyć napięcie wejściowe od 0 do napięcia zasilania, które może wynosić od 2.0 do 5.5 V.
Czy moduł ma wzmacniacz wzmocnienia?
Tak, ADS1115 Pro ma wzmacniacz wzmocnienia, który pozwala zwiększyć czułość dla sygnałów o niskim napięciu.
