Proto Screw Shield z zaciskami śrubowymi do Arduino UNO i MEGA2560
Marka: satkit
26,45zł
VAT w cenie (Bez podatku: 21,50 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 25,39 zł | -4% |
| 10+ | 24,06 zł | -9% |
| 20+ | 21,16 zł | -20% |
W magazynie - Wysyłka natychmiastowa
Dostawa standardowa
Czw, Maj 7 - Pon, Maj 11
Dostawa ekspresowa
Wt, Maj 5 - Śr, Maj 6
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty

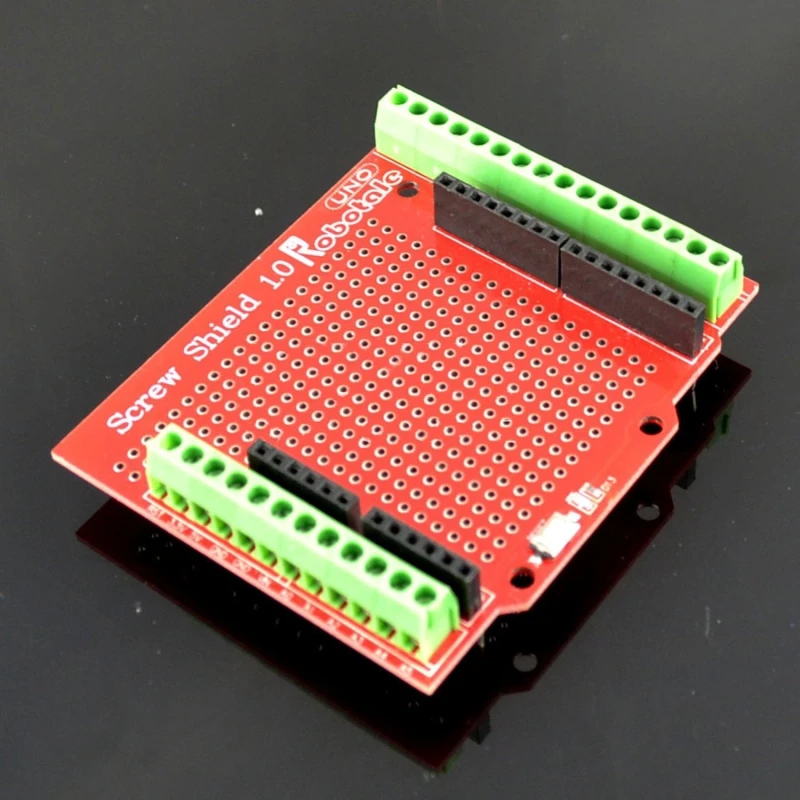

Proto Screw Shield to płytka rozszerzająca zaprojektowana tak, aby ułatwić i zabezpieczyć połączenia elektryczne w projektach z Arduino UNO i MEGA2560. Dzięki zaciskom śrubowym pozwala mocować przewody o większej grubości niż typowe używane w prototypach, co czyni ją idealną do zastosowań przemysłowych, automatyki i gotowych produktów.
Najważniejsze cechy:
- Bezpieczne połączenie śrubowe: Przewody są pewnie mocowane za pomocą śrub w gniazdach, co zapewnia stabilne połączenie odporne na wibracje.
- Standardowe terminale 3,81 mm: Kompatybilne z płytkami Arduino UNO i MEGA2560, zapewniając maksymalną zgodność.
- Duży obszar połączeń I/O: Ułatwia podłączenie wielu urządzeń i czujników.
- Dwustronna strefa prototypowa: Umożliwia montaż i lutowanie komponentów bezpośrednio na płytce, aby tworzyć własne układy.
- Czytelny nadruk pinów: Ułatwia identyfikację każdego połączenia i pomaga uniknąć błędów.
- Gniazda żeńskie do nakładania innych Shieldów: Kompatybilny z innymi modułami, aby rozszerzać funkcjonalność.
- Przycisk reset i dioda LED na pinie D13: Zintegrowane funkcje ułatwiające testy i restart.
- Otwory montażowe: Pozwalają przymocować Shield do płytki Arduino za pomocą śrub dla większej stabilności.
Typowe zastosowania: Idealny dla programistów i profesjonalistów, którzy potrzebują solidnego rozwiązania do prototypowania i montażu w projektach elektroniki, automatyki przemysłowej oraz produktach końcowych wymagających bezpiecznych i trwałych połączeń.
Kompatybilność: Kompatybilny wyłącznie z płytkami Arduino UNO i MEGA2560, co gwarantuje idealne dopasowanie i pełną funkcjonalność.
Zawartość opakowania:
- 1 szt. Proto Screw Shield z zaciskami śrubowymi do Arduino UNO i MEGA2560.
- Zaciski śrubowe do bezpiecznego i stabilnego połączenia
- Kompatybilny z Arduino UNO i MEGA2560
- Standardowe terminale 3,81 mm dla maksymalnej zgodności
- Dwustronna strefa prototypowa do bezpośredniego lutowania
- Gniazda żeńskie do nakładania innych Shieldów lub rozszerzeń
- W zestawie przycisk reset i dioda LED na pinie D13
- Otwory do mocowania śrubowego z Arduino
- Idealny do projektów przemysłowych i automatyki
Pytania i odpowiedzi klientów
Jakie zalety oferuje Proto Screw Shield w porównaniu ze standardowymi shieldami prototypowymi bez zacisków śrubowych?
Proto Screw Shield umożliwia mocowanie przewodów za pomocą zacisków śrubowych, co poprawia bezpieczeństwo mechaniczne i elektryczne w porównaniu z tradycyjnymi goldpinami. Funkcja ta obsługuje przewody o większym przekroju, co jest przydatne w środowiskach przemysłowych lub prototypach narażonych na wibracje. Główną wadą jest nieco większy rozmiar i mniejsza szybkość podłączania/odłączania w porównaniu ze standardowymi jumperami.
Jakie są główne materiały, wymiary i waga shielda?
Shield wykonano z dwustronnej płytki PCB z włókna szklanego FR4, standardowych zacisków śrubowych 3,81 mm, żeńskich pinów i podstawowych komponentów (przycisk, LED). Typowe wymiary to 70 mm x 54 mm x 20 mm (po zamontowaniu), a przybliżona waga wynosi 40 g. Mogą występować niewielkie różnice zależnie od partii.
Z jakimi wersjami Arduino lub klonami jest kompatybilny ten shield?
Shield montuje się bezpośrednio na oryginalnych lub klonowanych płytkach Arduino UNO i MEGA2560, zachowujących ten sam układ pinów. Nie jest fizycznie kompatybilny z płytkami o innym formacie, takimi jak Nano, Leonardo czy Due, bez specjalnych adapterów.
Jakie środki ostrożności należy zachować, aby utrzymać dobrą przewodność i trwałość zacisków śrubowych?
Zaleca się unikać zbyt długich odizolowanych końcówek przewodów i okresowo sprawdzać dokręcenie śrub, aby zapobiec fałszywym kontaktom lub luzowaniu się pod wpływem wibracji. W trudnych warunkach warto regularnie czyścić styki i unikać długotrwałej wilgoci, ponieważ śruby są niklowane i mogą rdzewieć przy bezpośredniej ekspozycji.
Czy Proto Screw Shield spełnia jakieś normy elektryczne lub bezpieczeństwa i czy dostępne są części zamienne, jeśli zaciski ulegną uszkodzeniu?
Produkt jest przeznaczony do prototypowania i edukacji, dlatego nie posiada konkretnych certyfikacji (takich jak gwarantowane fabrycznie CE lub RoHS). Zaciski śrubowe są standardowymi elementami 3,81 mm, łatwo wymienialnymi przy użyciu części z ogólnej elektroniki. W przypadku wymiany należy sprawdzić datasheet złączy, aby dopasować parametry.
Z jakimi płytkami Arduino jest kompatybilny Proto Screw Shield?
Jest kompatybilny wyłącznie z płytkami Arduino UNO i MEGA2560.
Czy mogę używać grubszych przewodów z tym Shieldem?
Tak, dzięki zaciskom śrubowym pozwala mocować grubsze przewody niż te używane w tradycyjnych prototypach.
Czy ma miejsce do prototypowania?
Tak, ma dwustronną strefę prototypową do montażu i lutowania komponentów bezpośrednio.
Czy można przymocować Shield do płytki Arduino?
Tak, ma otwory montażowe do mocowania śrubowego, aby zabezpieczyć Shield na płytce Arduino.
Jakie akcesoria zawiera opakowanie?
Opakowanie zawiera 1 szt. Proto Screw Shield z zaciskami śrubowymi.
