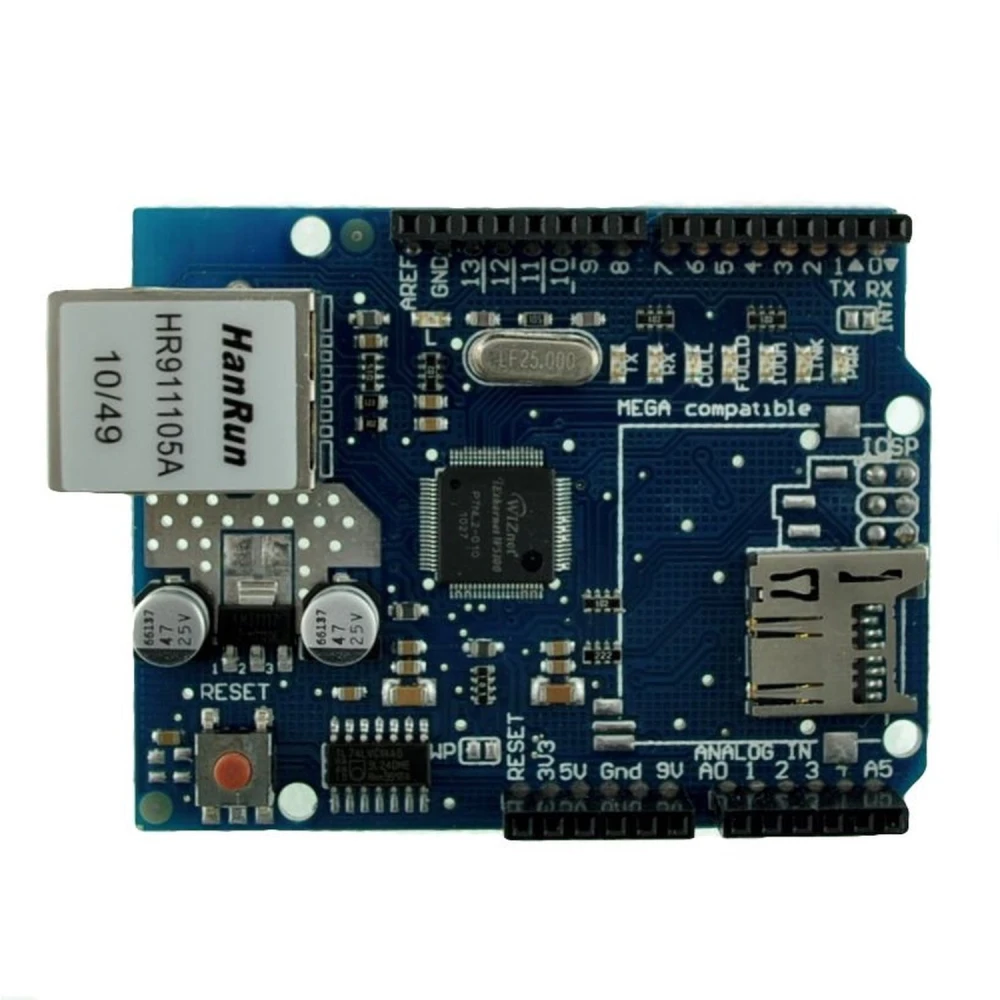

Ethernet Shield W5100 kompatybilny z Arduino do projektów z Arduino UNO i MEGA
Marka: satkit
76,69zł
VAT w cenie (Bez podatku: 62,35 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 74,05 zł | -3% |
| 10+ | 71,40 zł | -7% |
Ograniczona dostępność
Dostawa standardowa
Śr, Maj 20 - Pt, Maj 22
Dostawa ekspresowa
Pon, Maj 18 - Wt, Maj 19
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
El Ethernet Shield W5100 compatible Arduino es una placa de expansión diseñada para integrarse perfectamente con placas Arduino UNO y MEGA, permitiendo la conexión a redes Ethernet de forma sencilla y eficiente. Esta shield es ideal para proyectos que requieren comunicación en red, como servidores web embebidos o clientes web.
Gracias a la librería proporcionada, podrás configurar la red mediante software, lo que facilita la adaptación a distintos entornos y redes locales. Además, esta versión mejorada incluye un zócalo para tarjetas de memoria micro-SD, que permite almacenar y servir archivos directamente desde la shield, ampliando las posibilidades de tus proyectos.
Características principales:
- Compatible con placas Arduino UNO y MEGA.
- Incluye zócalo para tarjeta micro-SD para almacenamiento y servidor web embebido.
- Controlador de reset automático para el chip W5100, garantizando un arranque fiable sin necesidad de reinicio manual.
- Comunicación mediante bus SPI a través del conector ICSP.
- Uso exclusivo de pines digitales específicos: 11, 12, 13 (Duemilanove) o 50, 51, 52 (MEGA) para SPI; pin 10 para seleccionar W5100 y pin 4 para micro-SD.
Uso típico:
- Crear servidores web embebidos para proyectos IoT.
- Conectar Arduino a redes locales para enviar o recibir datos.
- Almacenar y servir archivos desde la tarjeta micro-SD integrada.
Compatibilidad y consideraciones:
- La placa Arduino no está incluida y debe adquirirse por separado.
- El bus SPI es compartido entre el chip W5100 y la tarjeta micro-SD, por lo que solo uno puede usarse a la vez; es importante gestionar esto en el código.
- En Arduino MEGA, el pin SS (53) debe configurarse como salida para un correcto funcionamiento del bus SPI.
Con esta shield, tus proyectos Arduino ganan conectividad y funcionalidad, facilitando la creación de aplicaciones conectadas a internet o redes locales con almacenamiento integrado.
- Kompatybilny z Arduino UNO i MEGA
- Gniazdo karty micro-SD do przechowywania danych i serwera WWW
- Automatyczny kontroler resetu dla układu W5100
- Komunikacja przez magistralę SPI (określone piny zależnie od modelu Arduino)
- Wyłączne użycie pinów 10 i 4 do wyboru W5100 oraz micro-SD odpowiednio
Pytania i odpowiedzi klientów
Jakie są dokładne wymiary i waga Ethernet Shield W5100 oraz co zawiera opakowanie?
Ethernet Shield W5100 ma wymiary około 68 mm × 53 mm × 23 mm i waży około 35 g. Standardowa zawartość opakowania to sama płytka Shield; nie zawiera płytki bazowej Arduino ani dodatkowych kabli.
Do jakich rzeczywistych zastosowań Ethernet Shield W5100 jest szczególnie przydatny w porównaniu z innymi shieldami?
Ethernet Shield W5100 jest idealny do zastosowań wymagających niezawodnego połączenia przewodowego Ethernet, takich jak osadzone serwery WWW i systemy zdalnego monitoringu oparte na sieci lokalnej. W porównaniu ze shieldami WiFi oferuje mniejsze opóźnienia i większą stabilność w środowiskach przemysłowych lub przy zakłóceniach elektromagnetycznych.
Które płytki Arduino są w pełni kompatybilne i jakie wymagania dotyczące połączeń trzeba uwzględnić?
Jest kompatybilny z Arduino UNO, Duemilanove i MEGA, pod warunkiem zachowania połączenia SPI (piny 11, 12, 13 w UNO/Duemilanove; 50, 51, 52 w MEGA) oraz przypisania pinów 10 (Ethernet) i 4 (micro-SD). W MEGA należy ustawić pin 53 jako wyjście, nawet jeśli nie jest używany jako SS.
Jakie ograniczenia występują przy jednoczesnym używaniu połączenia Ethernet i micro-SD w shieldzie?
W5100 i czytnik micro-SD współdzielą magistralę SPI, więc w danym momencie można używać tylko jednego z nich. Próba jednoczesnego dostępu powoduje konflikty. Zaleca się przełączanie dostępu programowo i wyłączanie nieużywanego urządzenia SPI poprzez zmianę odpowiednich pinów CS.
Jakie są kluczowe kwestie dotyczące trwałości, konserwacji i gwarancji W5100 Shield?
Trwałość zależy od unikania wyładowań elektrostatycznych, nadprądu na magistrali SPI oraz pracy w środowisku poza zakresem 0–70 °C. Nie wymaga konserwacji poza regularnym czyszczeniem. Gwarancja zależy od dostawcy, zwykle 6–12 miesięcy. Części zamienne są rzadko dostępne, dlatego zaleca się ostrożne obchodzenie się z urządzeniem.
Czy płytka Arduino jest dołączona do Ethernet Shield W5100?
Nie, płytka Arduino nie jest dołączona i należy ją kupić osobno.
Do czego służy gniazdo karty micro-SD w tej shieldzie?
Pozwala przechowywać i udostępniać pliki z karty micro-SD, co jest przydatne przy tworzeniu osadzonych serwerów WWW lub przechowywaniu danych w projektach Arduino.
Czy ta shield jest kompatybilna z Arduino MEGA?
Tak, ta ulepszona wersja jest kompatybilna z Arduino MEGA przy użyciu dołączonej biblioteki od Arduino 0019.
Czy można jednocześnie używać układu W5100 i karty micro-SD?
Nie, oba elementy współdzielą magistralę SPI, więc w danym momencie można używać tylko jednego z nich. Trzeba to obsłużyć w kodzie.
Jakie piny wykorzystuje Ethernet Shield W5100 w Arduino UNO?
Wykorzystuje piny cyfrowe 11, 12 i 13 do SPI, pin 10 do wyboru W5100 oraz pin 4 do micro-SD.
