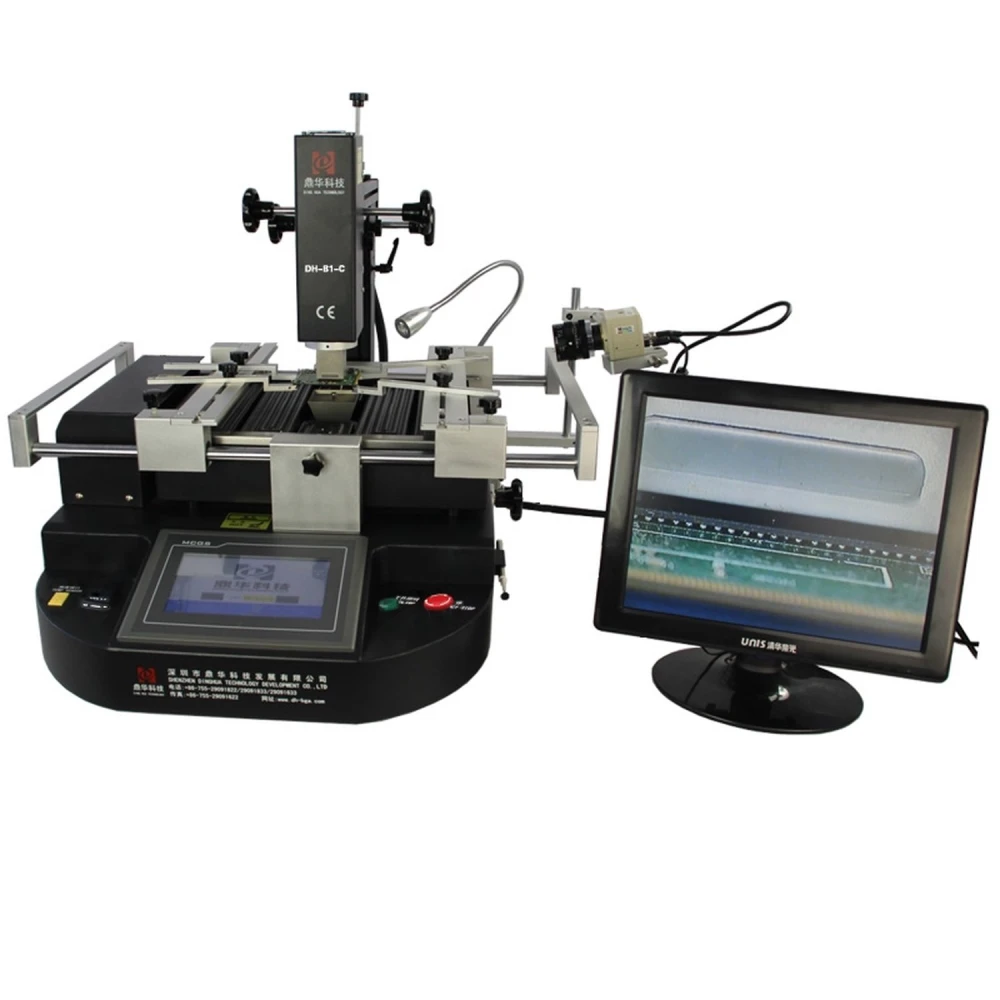

Stacja reballingowa Dinghua DH-B1-C z panelem dotykowym i trzema grzałkami
Marka: DINGHUA
VAT w cenie (Bez podatku: 5 155,70 zł)
Rabaty ilościowe
| Ilość | Cena | Zapisz |
|---|---|---|
| 2+ | 6 087,85 zł | -4% |
| 10+ | 5 961,02 zł | -6% |
| 20+ | 5 707,36 zł | -10% |
Stacja reballingowa Dinghua DH-B1-C to profesjonalne urządzenie przeznaczone do naprawy i reballingu komponentów BGA z wysoką precyzją i wydajnością. Wyposażona jest w trzy niezależne grzałki, które łączą gorące powietrze i podczerwień, zapewniając równomierne i kontrolowane nagrzewanie oraz optymalne rezultaty przy każdym procesie.
Główne cechy
- Połączone nagrzewanie: Trzy niezależne grzałki: górna grzałka gorącego powietrza 800W, dolna grzałka gorącego powietrza 1200W oraz grzałka podczerwieni 2700W.

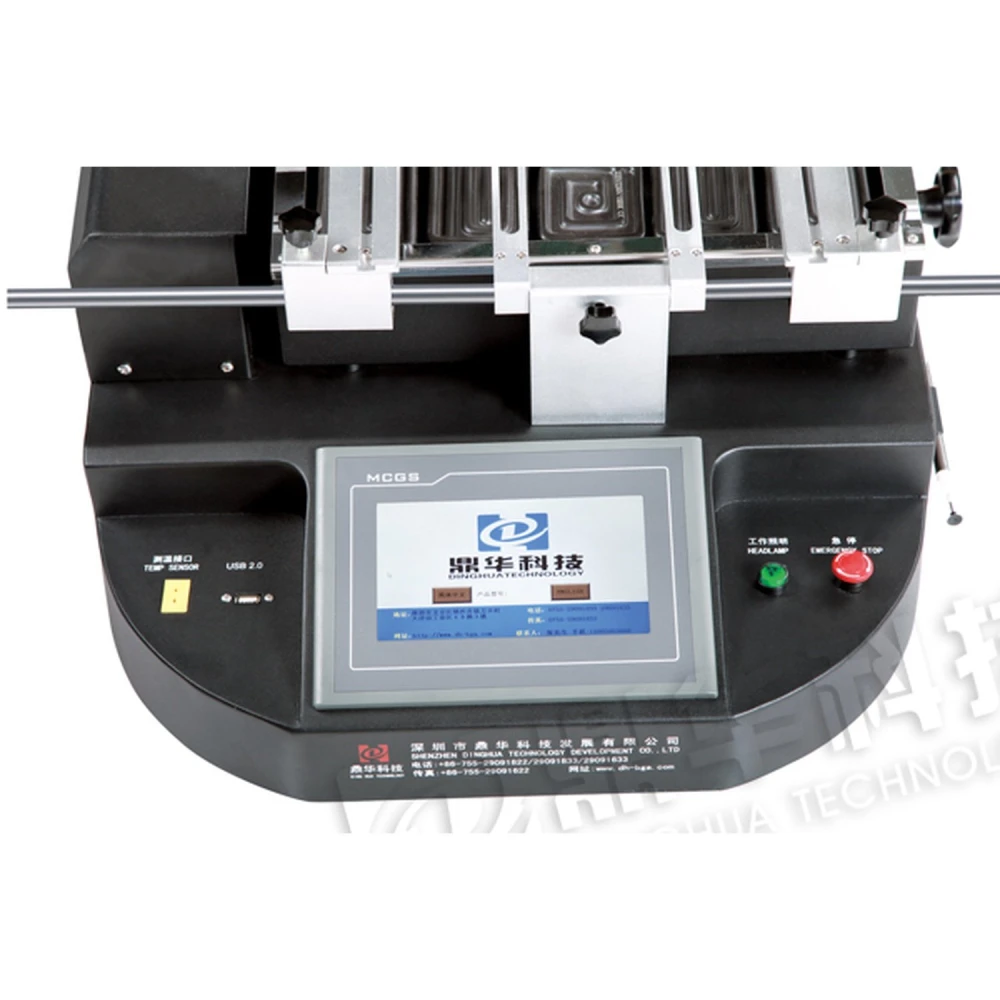

- Zaawansowane sterowanie: Ekran dotykowy HD z kontrolą PLC umożliwiający konfigurację do 8 segmentów nagrzewania, chłodzenia i stałej temperatury.
- Wydajny wentylator: Wentylator o przepływie krzyżowym, który szybko chłodzi płytę PCB i zapobiega odkształceniom.

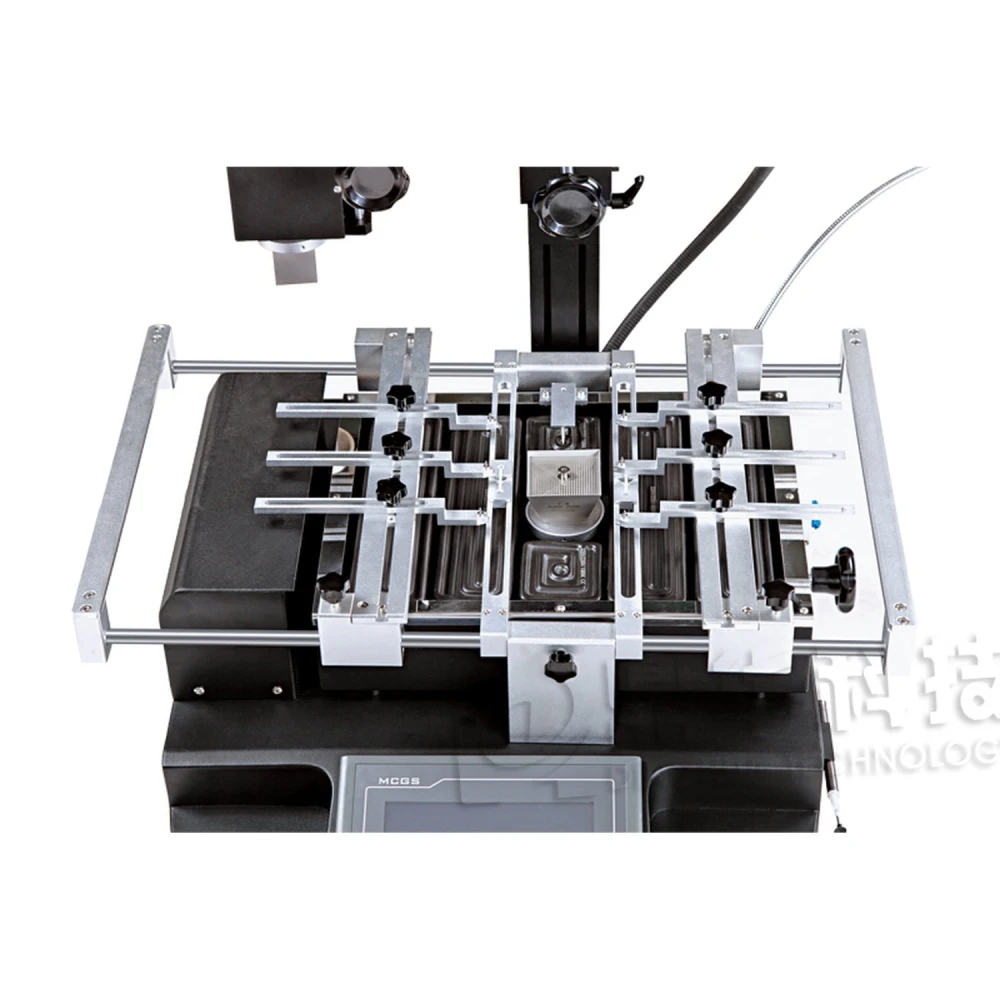

- Precyzyjne pozycjonowanie: Regulowany uchwyt V-groove z możliwością ustawienia w dowolnym kierunku oraz zewnętrznym uniwersalnym mocowaniem do wszystkich typów płyt.
- Kontrola temperatury: Termopara typu K z kontrolą w pętli zamkniętej i dokładnością ±2 stopnie.
- Zgodność: Obsługuje płyty PCB o maksymalnym rozmiarze 500x400 mm i minimalnym 22x22 mm, z układami BGA do 180x80 mm oraz minimalnym odstępem 0.15 mm.
- Bezpieczeństwo i certyfikacja: Certyfikat CE, wyłącznik awaryjny i automatyczne wyłączenie w przypadku incydentów.

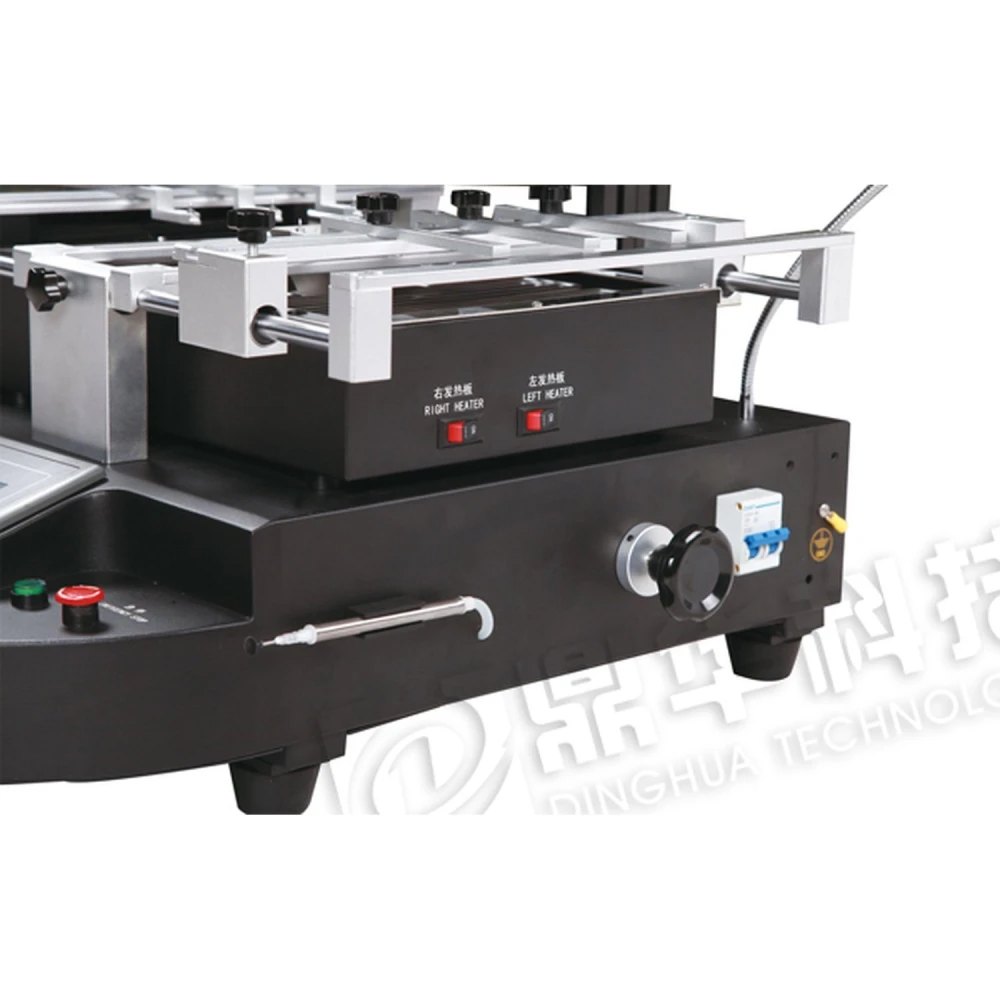

- Dodatkowe funkcje: System alarmu dźwiękowego przed zakończeniem procesu rozlutowywania i lutowania, kamera o wysokiej rozdzielczości oraz zintegrowany monitor.
Specyfikacja techniczna
- Moc całkowita: 4800W
- Zasilanie: AC220V ±10%, 50/60Hz
- Wymiary: 800 mm (wysokość) x 900 mm (szerokość) x 950 mm (głębokość)
- Waga netto: 45 kg
- Zewnętrzny czujnik temperatury: 1
Typowe zastosowania
Ta stacja jest idealna dla techników i profesjonalistów, którzy muszą wykonywać reballing, lutowanie i naprawę układów BGA na płytach elektronicznych z wysoką precyzją i szybkością. Zaawansowane sterowanie i funkcje bezpieczeństwa sprawiają, że nadaje się do środowisk przemysłowych i specjalistycznych warsztatów.
Zgodność
Kompatybilna z szeroką gamą płyt PCB i układów BGA, Dinghua DH-B1-C dopasowuje się do różnych rozmiarów i konfiguracji dzięki regulowanemu uchwytowi oraz precyzyjnej kontroli temperatury.
- Trzy niezależne grzałki: górna grzałka gorącego powietrza (800W), dolna grzałka gorącego powietrza (1200W) i grzałka podczerwieni (2700W).
- Ekran dotykowy HD z kontrolą PLC do konfiguracji nieograniczonych profili temperatury.
- Wentylator o przepływie krzyżowym do szybkiego chłodzenia i zapobiegania odkształceniom.
- Regulowany uchwyt V-groove do precyzyjnego pozycjonowania płyt PCB.
- Kontrola temperatury z termoparą typu K i dokładnością ±2°C.
- Kompatybilna z płytami PCB do 500x400 mm i układami BGA do 180x80 mm.
- System alarmu dźwiękowego przed zakończeniem procesów lutowania i rozlutowywania.
- Certyfikat CE, wyłącznik awaryjny i automatyczne wyłączenie.
Pytania i odpowiedzi klientów
Jakie zalety daje połączenie ogrzewania gorącym powietrzem i podczerwienią w stacji reballing Dinghua Dh-B1-C?
Połączenie gorącego powietrza i ogrzewania podczerwienią zapewnia dokładniejszą i bardziej elastyczną kontrolę temperatury w zależności od rodzaju PCB i układu. Gorące powietrze ułatwia lokalne podgrzewanie, a podczerwień pomaga ogrzać całą dolną część płyty, zmniejszając ryzyko odkształceń i zimnych punktów. To poprawia wydajność procesu reballing i ogranicza wady wynikające ze stresu termicznego.
Jakie są wymiary fizyczne, waga i zawartość opakowania przy zakupie stacji?
Stacja Dinghua Dh-B1-C ma 800 mm głębokości, 900 mm szerokości i 950 mm wysokości, a jej masa netto wynosi 45 kg. Zazwyczaj w zestawie znajdują się: sama stacja, komplet regulowanych dysz, uniwersalny uchwyt do PCB, zewnętrzny czujnik temperatury, akcesoria mocujące oraz instrukcja obsługi. Zaleca się potwierdzić dokładną zawartość u dystrybutora.
Czy jest kompatybilna ze wszystkimi płytami i układami BGA oraz jakie ograniczenia fizyczne obsługuje?
Ta stacja obsługuje płytki PCB o maksymalnym rozmiarze 500 x 400 mm i minimalnym 22 x 22 mm. Obsługuje układy BGA od 2 x 2 mm do 80 x 80 mm, przy minimalnym odstępie między układami 0,15 mm, co obejmuje większość standardowych i wysokogęstościowych zastosowań elektronicznych, choć układy lub płyty poza tym zakresem nie będą kompatybilne.
Jaką konserwację profilaktyczną zaleca się, aby zapewnić trwałość i optymalne działanie stacji?
Zaleca się okresowe czyszczenie filtrów powietrza i wentylatorów, sprawdzanie i wymianę dysz, jeśli są zatkane lub uszkodzone, kontrolę połączeń elektrycznych oraz kalibrację czujnika typu K, aby zapewnić dokładność temperatury. Dodatkowo należy sprawdzać, czy na elementach optycznych kamery i monitora nie ma kurzu, oraz korzystać z funkcji automatycznego wyłączania w sytuacjach awaryjnych.
Jakie zabezpieczenia posiada i jaką certyfikację normatywną spełnia ta stacja?
Model Dh-B1-C posiada europejską certyfikację CE, ma wyłącznik awaryjny i system automatycznego wyłączania w przypadku nieprawidłowości, a także alarmy dźwiękowe przed zakończeniem cykli lutowania i rozlutowywania. Takie rozwiązania minimalizują ryzyko przegrzania i umożliwiają szybką reakcję na incydenty.
Jaka jest całkowita moc stacji reballingowej Dinghua DH-B1-C?
Całkowita moc wynosi 4800W i jest rozdzielona między trzy niezależne grzałki.
Jakie rozmiary płyt PCB obsługuje ta stacja?
Obsługuje płyty PCB o maksymalnym rozmiarze 500x400 mm i minimalnym 22x22 mm.
Czy stacja ma funkcje bezpieczeństwa?
Tak, ma certyfikat CE, wyłącznik awaryjny i automatyczne wyłączenie w przypadku awarii.
Czy można regulować pozycję uchwytu na płyty?
Tak, uchwyt V-groove jest regulowany w dowolnym kierunku z zewnętrznym uniwersalnym mocowaniem.
Jakiego rodzaju kontroli temperatury używa?
Używa termopary typu K z kontrolą w pętli zamkniętej dla dokładności ±2 stopnie.
Napisz opinię klienta
Klienci, którzy kupili ten produkt, kupili również
Stacja Zhuomao ZM-R680D - profesjonalny sprzęt do lutowania na zamówienie
Stacja Zhuomao ZM-R6808 (tylko na zamówienie) - profesjonalna stacja lutownicza

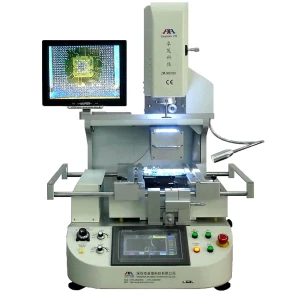

Stacja Zhuomao ZM-R6200-C: profesjonalna stacja lutownicza na zamówienie
