Czujnik prądu INA219 I2C MCU-219 do monitoringu energii
Marka: satkit
15,87zł
VAT w cenie (Bez podatku: 12,90 zł)
Ograniczona dostępność
Dostawa standardowa
Śr, Cze 17 - Pt, Cze 19
Dostawa ekspresowa
Pon, Cze 15 - Wt, Cze 16
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty

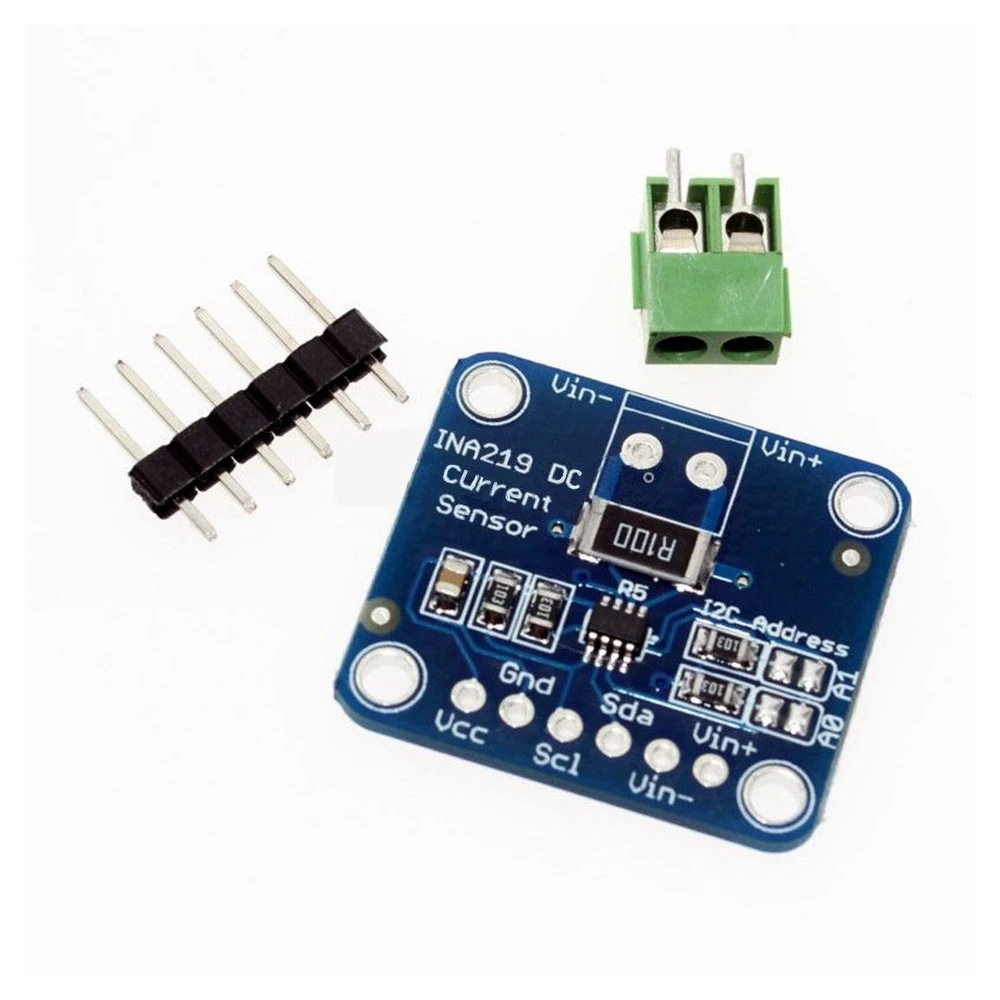

Czujnik prądu INA219 I2C MCU-219 to moduł elektroniczny zaprojektowany do precyzyjnego pomiaru napięcia i prądu w systemach prądu stałego (DC). Ten czujnik wykorzystuje chipset INA219B-IC i komunikuje się za pomocą protokołu I2C, co ułatwia jego integrację w projektach elektronicznych i Arduino.
Dzięki możliwości pomiaru napięć do 26 V oraz dwukierunkowego pomiaru prądu doskonale sprawdza się w takich zastosowaniach jak monitorowanie akumulatorów, systemy solarne oraz wszędzie tam, gdzie potrzebna jest dokładna kontrola zużycia energii.
Główne cechy
- Chipset: INA219B-IC do precyzyjnego pomiaru prądu i napięcia.
- Napięcie pracy: Kompatybilny z 3.3V i 5V.
- Rezystancja pomiarowa: 0.1 Ohm, tolerancja 1%, 2W.
- Maksymalne napięcie pomiaru: do 26 V.
- Wymiary: 25 x 22 x 12 mm, kompaktowy i łatwy do integracji.
- Łączność: Protokół I2C do prostej komunikacji z mikrokontrolerami.

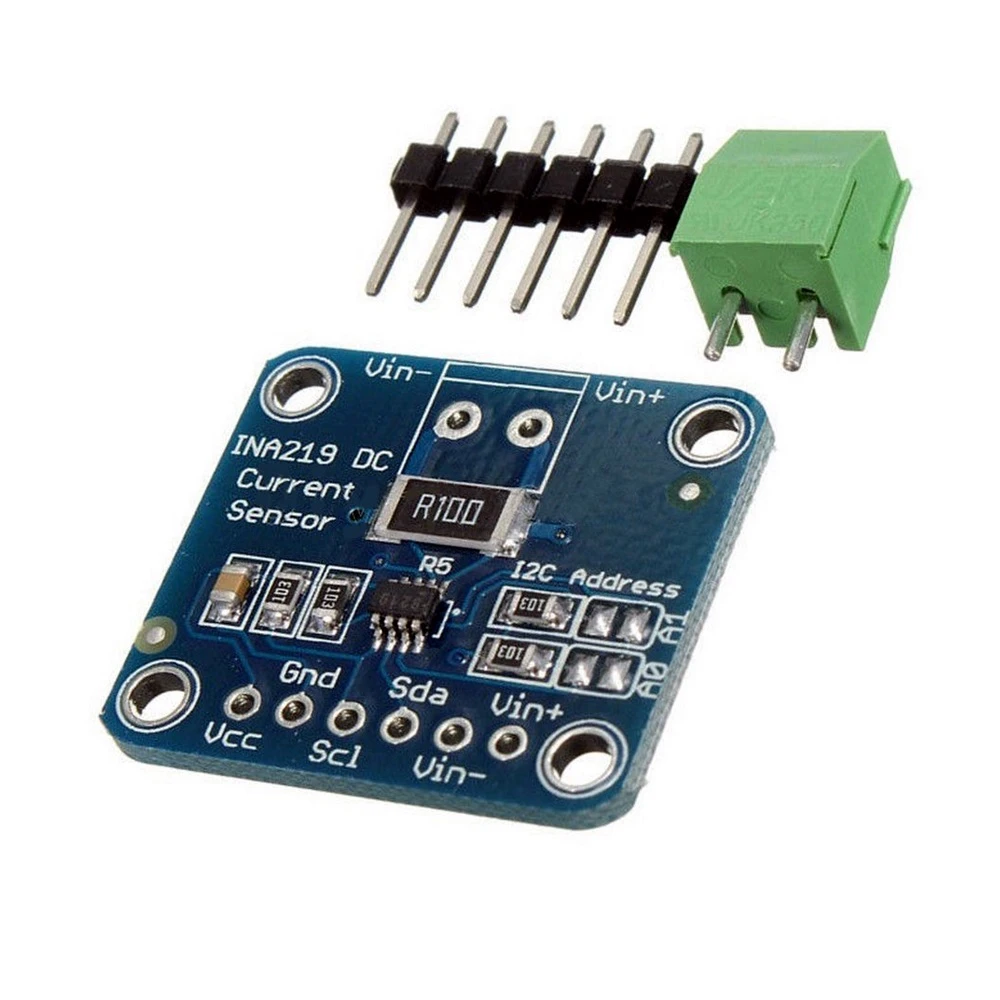

- Akcesoria w zestawie: Złącze 6-pinowe i 3.5 mm terminal block PCB do bezpiecznych połączeń.
Typowe zastosowania
Ten czujnik jest idealny do projektów elektronicznych wymagających monitoringu energii w czasie rzeczywistym, szczególnie w systemach opartych na Arduino. Jest powszechnie używany do:
- Pomiaru prądu i napięcia w akumulatorach ładowalnych.
- Monitorowania paneli słonecznych i systemów fotowoltaicznych.
- Projektów robotyki i automatyki wymagających kontroli energii.
- Sprzętu pomiarowego i tworzenia prototypów elektronicznych.
Kompatybilność
MCU-219 jest kompatybilny z większością mikrokontrolerów obsługujących komunikację I2C, w tym Arduino, Raspberry Pi i innymi systemami embedded. Jego kompaktowa konstrukcja ułatwia integrację z płytkami stykowymi i projektami DIY.
Uwaga: Obecnie ten produkt jest niedostępny. Zalecamy sprawdzenie podobnych produktów alternatywnych w naszej kategorii czujników do Arduino.
- Chipset INA219B-IC do precyzyjnego pomiaru prądu i napięcia
- Kompatybilny z napięciem pracy 3.3V i 5V
- Rezystancja pomiarowa 0.1 Ohm, tolerancja 1%, 2W
- Maksymalne napięcie pomiaru do 26 V
- Kompaktowe wymiary 25x22x12 mm
- Komunikacja przez protokół I2C dla łatwej integracji
- W zestawie złącze 6-pinowe i 3.5 mm terminal block PCB
Pytania i odpowiedzi klientów
Jaki zakres napięcia i prądu może mierzyć moduł MCU-219 z INA219?
Moduł może mierzyć napięcia do 26 V DC oraz prądy określane przez rezystor shunt 0,1 Ω, 2 W, co typowo odpowiada maksymalnie około 2 A, zależnie od rozpraszania ciepła i dopuszczalnego spadku napięcia.
Co dokładnie zawiera opakowanie produktu i jakie są wymiary sensora?
W opakowaniu znajduje się płytka z zamontowanym sensorem INA219, 6-pinowy goldpin (do protoboardu lub innych złączy) oraz 3,5 mm zacisk śrubowy PCB. Wymiary wynoszą 25 mm x 22 mm x 12 mm.
Z jakimi mikrokontrolerami jest kompatybilny MCU-219 i jakie napięcie jest wymagane do zasilania modułu?
MCU-219 jest kompatybilny z mikrokontrolerami obsługującymi I2C/IIC, takimi jak Arduino, ESP32, Raspberry Pi i zgodne platformy. Może być zasilany napięciem 3,3 V lub 5 V, zależnie od systemu hosta.
Czy do instalacji sensora i zapewnienia dokładnych pomiarów wymagane są specjalne czynności?
Zaleca się solidne przylutowanie goldpinów i zacisków oraz umieszczenie sensora jak najbliżej punktu pomiarowego, aby zminimalizować spadki napięcia. Ważne jest, aby połączenia były krótkie i dobrze odizolowane od otoczenia elektrycznego.
Jakie są główne różnice między MCU-219 a innymi sensorami prądu, takimi jak ACS712?
MCU-219 wykorzystuje pomiar różnicowy z rezystorem shunt, co zapewnia większą dokładność przy niskich wartościach (±1%) oraz obsługę pomiaru dwukierunkowego i wyższych napięć (do 26 V), podczas gdy ACS712 wykorzystuje efekt Halla, ma mniejszą rozdzielczość przy niskich prądach i ogranicza napięcie do 5 V.
Do czego służy czujnik prądu INA219 I2C MCU-219?
Służy do precyzyjnego pomiaru napięcia i prądu w systemach prądu stałego, umożliwiając monitorowanie zużycia energii w projektach elektronicznych.
Czy jest kompatybilny z Arduino?
Tak, czujnik wykorzystuje komunikację I2C, dzięki czemu jest kompatybilny z Arduino i innymi mikrokontrolerami obsługującymi ten protokół.
Jaki jest maksymalny zakres napięcia, który może mierzyć?
Może mierzyć napięcia do 26 V w prądzie stałym.
Co zawiera zestaw produktu?
Zawiera złącze 6-pinowe i 3.5 mm terminal block PCB, aby ułatwić podłączenie na płytkach stykowych.
Czy produkt jest dostępny do natychmiastowego zakupu?
Obecnie produkt jest niedostępny. Zaleca się sprawdzenie alternatywnych produktów w kategorii czujników do Arduino.
