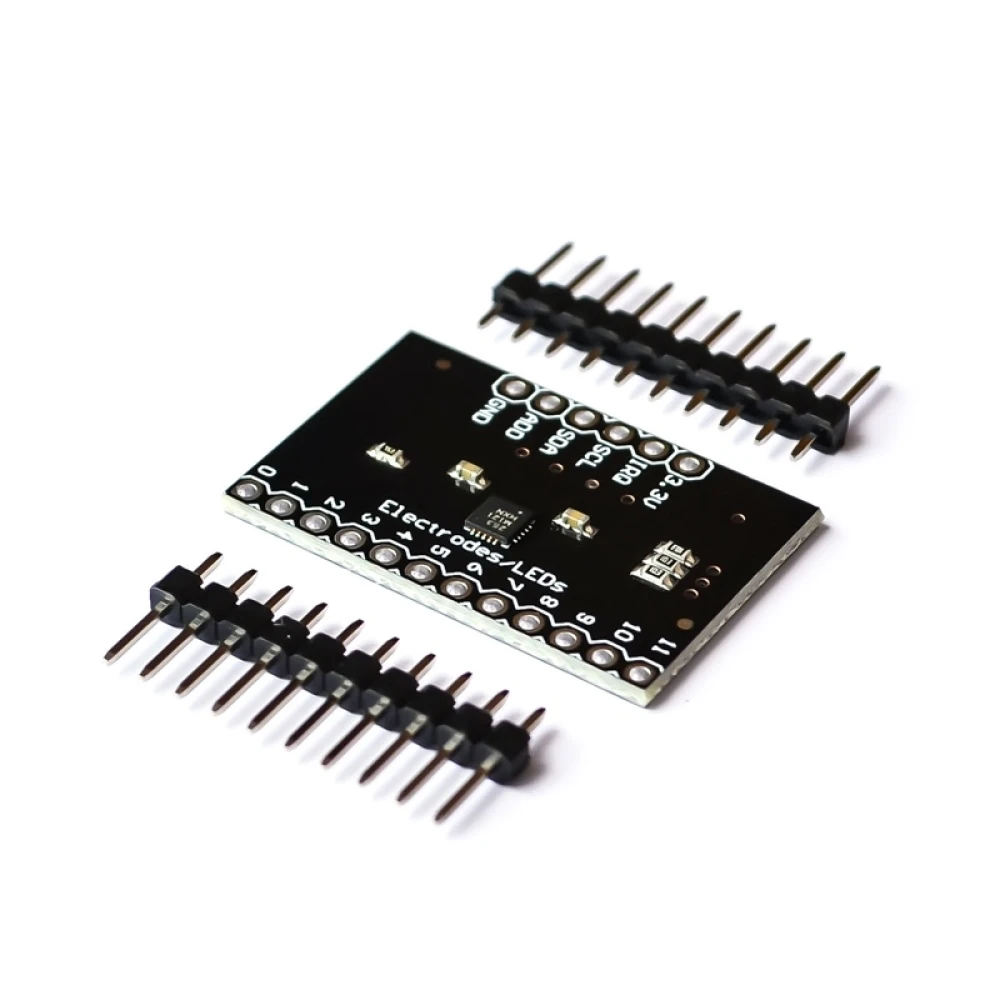

MPR121 Breakout V12 moduł pojemnościowego czujnika dotykowego do Arduino z I2C
Marka: satkit
11,11zł
VAT w cenie (Bez podatku: 9,03 zł)
Ograniczona dostępność
Dostawa standardowa
Wt, Maj 19 - Czw, Maj 21
Dostawa ekspresowa
Pt, Maj 15 - Pon, Maj 18
30-dniowe zwroty
Darmowe zwroty w ciągu 30 dni
Bezpieczna transakcja
Share:
Darmowa dostawa
Wysyłka od 21,50 zł
Łatwe zwroty
30-dniowa polityka zwrotów
Bezpieczna płatność
100% bezpieczna finalizacja zamówienia
Gwarancja jakości
Tylko oryginalne produkty
Opis ogólny:
Moduł MPR121 Breakout V12 został zaprojektowany do obsługi pojemnościowych czujników dotykowych za pomocą interfejsu I2C, szczególnie kompatybilny z platformami Arduino. Moduł umożliwia wykrywanie dotyku do dwunastu indywidualnych elektrod oraz trzynastej elektrody symulowanej, oferując wszechstronne rozwiązanie do projektów interakcji dotykowej.
Najważniejsze cechy i specyfikacja:
- Kontroler pojemnościowego czujnika dotykowego z interfejsem I2C.
- Możliwość obsługi do 12 indywidualnych elektrod oraz dodatkowej elektrody symulowanej.
- Zawiera 8 pinów do sterowania LED, które można wykorzystać do obsługi diod LED, gdy nie są skonfigurowane jako elektrody.

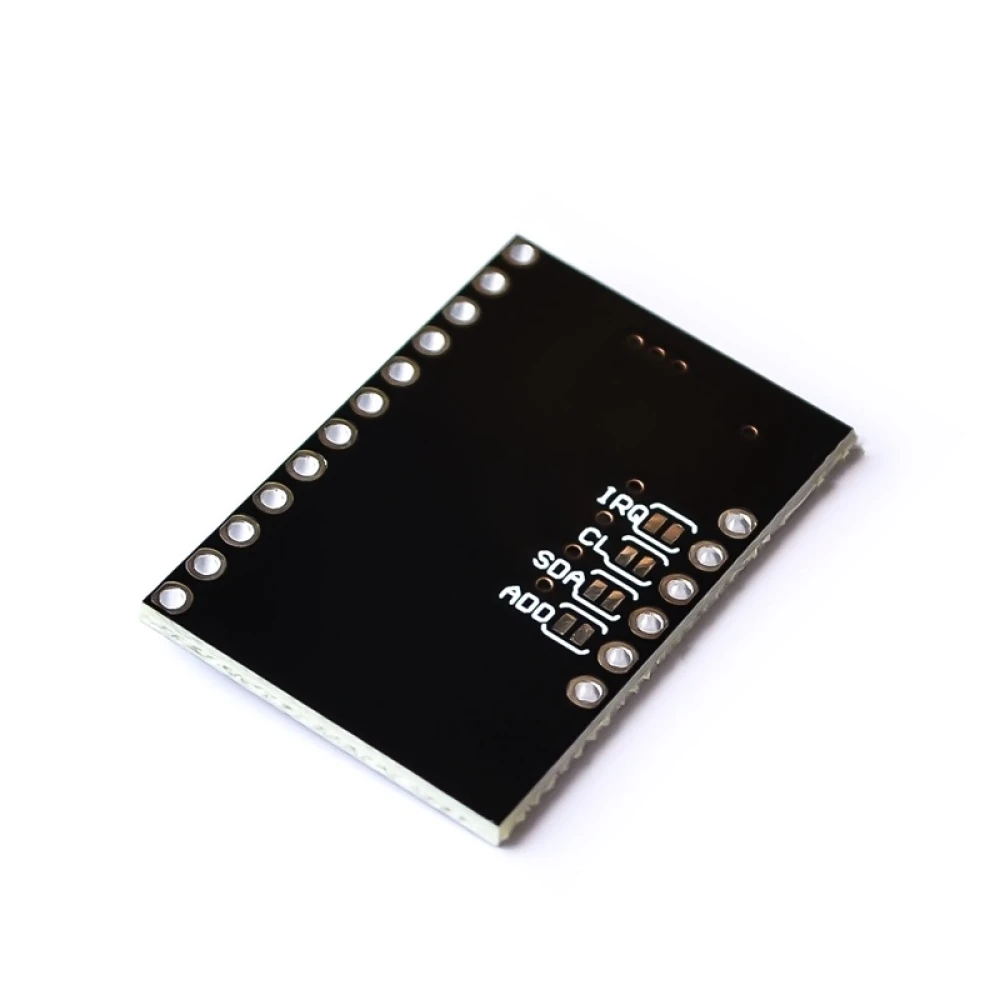

- Cztery zworki na spodzie płytki do konfiguracji adresu I2C (adres domyślny 0x5A) oraz rezystory pull-up 10k na SDA, SCL i pinie przerwania.
- Napięcie pracy od 2.5 do 3.6 VDC; brak stabilizatora na płytce.
- Pin VREG jest połączony z masą przez kondensator 0.1uF, co ogranicza tryb niskiego napięcia bez modyfikacji.
Typowe zastosowania:
- Zastosowanie w projektach Arduino wymagających precyzyjnego i czułego wykrywania dotyku.
- Tworzenie własnych pojemnościowych klawiatur dotykowych.
- Sterowanie urządzeniami za pomocą gestów dotykowych lub wejść pojemnościowych.
- Integracja w systemach interaktywnych i automatyki wymagających wejść dotykowych bez kontaktu mechanicznego.
Kompatybilność:
Moduł jest kompatybilny z płytkami Arduino obsługującymi komunikację I2C oraz napięcie pracy w zakresie od 2.5 do 3.6 VDC. Ważne jest sprawdzenie, czy zasilanie i połączenia są poprawnie skonfigurowane, aby uniknąć uszkodzenia urządzenia.
- Obsługa do 12 indywidualnych elektrod dotykowych i jednej elektrody symulowanej.
- Interfejs I2C do wydajnej komunikacji z Arduino.
- Osiem pinów do sterowania LED, konfigurowanych według potrzeb.
- Cztery zworki do ustawienia adresu I2C i rezystorów pull-up.
- Napięcie pracy od 2.5 do 3.6 VDC, bez wbudowanej regulacji.
- Idealny do projektów detekcji dotyku i klawiatur pojemnościowych.
Pytania i odpowiedzi klientów
Jakie są materiały, wymiary i waga MPR121 Breakout V12 oraz co zawiera opakowanie?

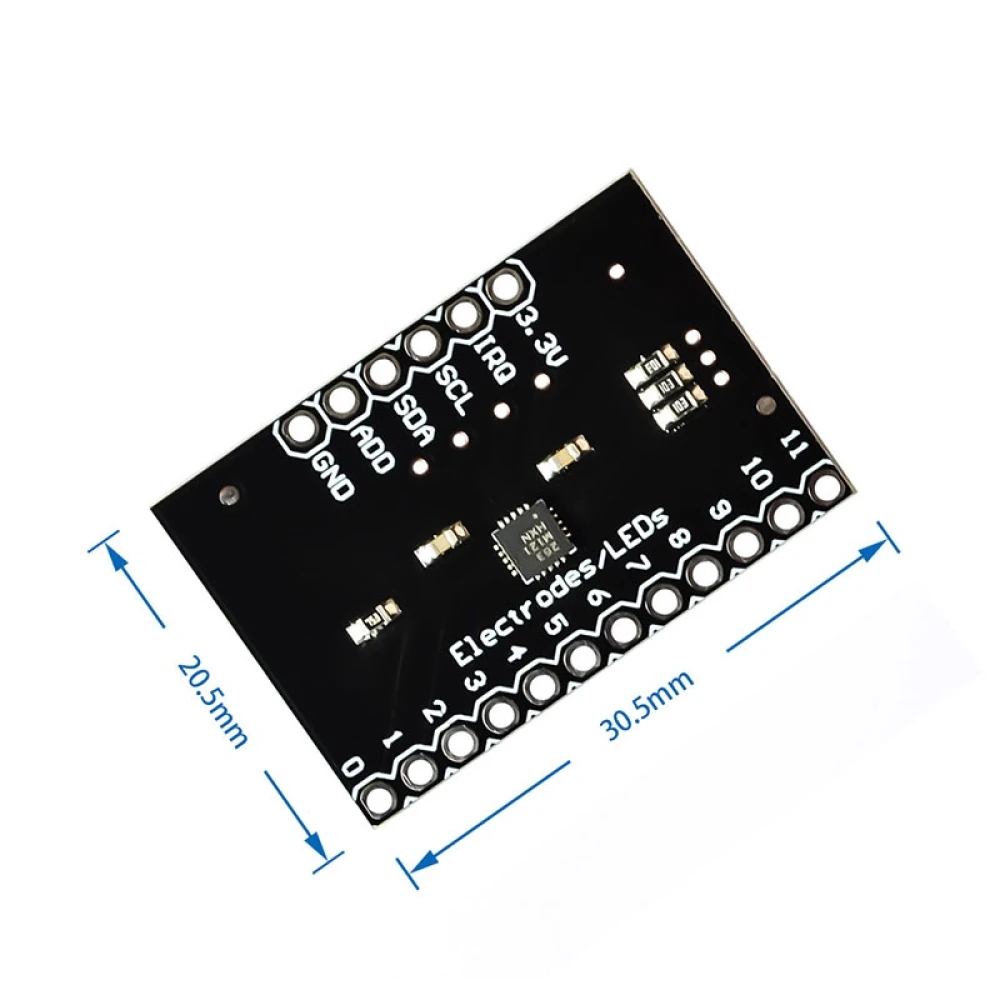

Płytka jest wykonana ze standardowego PCB FR4 z komponentami SMD. Jej wymiary to około 29 mm x 21 mm x 2 mm, a waga jest mniejsza niż 5 g. Zestaw zwykle zawiera tylko wstępnie zmontowaną PCB; złącza i przewody zazwyczaj nie są dołączone.
Jakie ograniczenia ma w środowiskach o wysokiej wilgotności lub zakłóceniach elektromagnetycznych?
Wydajność MPR121 może być obniżona w wilgotnym otoczeniu lub przy silnych zakłóceniach elektromagnetycznych, ponieważ pojemność środowiskowa może zmieniać czułość i powodować fałszywe wykrycia lub błędy detekcji. Zaleca się odpowiedni projekt PCB i izolację fizyczną, aby poprawić niezawodność w takich warunkach.
Jaka jest zalecana procedura rozwiązywania częstych problemów z komunikacją I2C z tym czujnikiem?
Sprawdź, czy piny SDA i SCL mają aktywne rezystory pull-up 10 kΩ lub podłącz zewnętrzne, jeśli to konieczne. Upewnij się, że adres I2C (domyślnie 0x5A) nie koliduje z innymi urządzeniami i że napięcie pracy wynosi 3.3 V. Jeśli problem nadal występuje, sprawdź ciągłość ścieżek i prawidłowe uziemienie nieużywanych elektrod.
Czym jest MPR121 Breakout V12?
To moduł kontrolera pojemnościowego czujnika dotykowego, który wykorzystuje interfejs I2C do obsługi do 12 elektrod dotykowych i jednej elektrody symulowanej, kompatybilny z Arduino.
Jakie napięcie zasilania jest odpowiednie dla tego modułu?
Moduł należy zasilać napięciem od 2.5 do 3.6 VDC, ponieważ nie ma wbudowanej regulacji na płytce.
Czy mogę zmienić adres I2C modułu?
Tak, domyślny adres I2C to 0x5A, ale można go zmienić, otwierając i ustawiając zworki na płytce, które łączą pin ADD.
Do czego służą piny sterowania LED?
Osiem pinów może sterować diodami LED, gdy nie są skonfigurowane jako elektrody dotykowe, co umożliwia wizualną sygnalizację w projekcie.
Czy jest kompatybilny z każdą płytką Arduino?
Jest kompatybilny z płytkami Arduino obsługującymi komunikację I2C i pracującymi w określonym zakresie napięcia.
